Descriere

Dome Speed Spacer Large este un accesoriu de masurare si distantare destinat montajului structurilor fotovoltaice Dome pe acoperisuri plate. Ajuta la pozitionarea repetabila a elementelor de montaj si la respectarea distantelor prevazute in planul tehnic al proiectului, contribuind la alinierea corecta a campului de module.

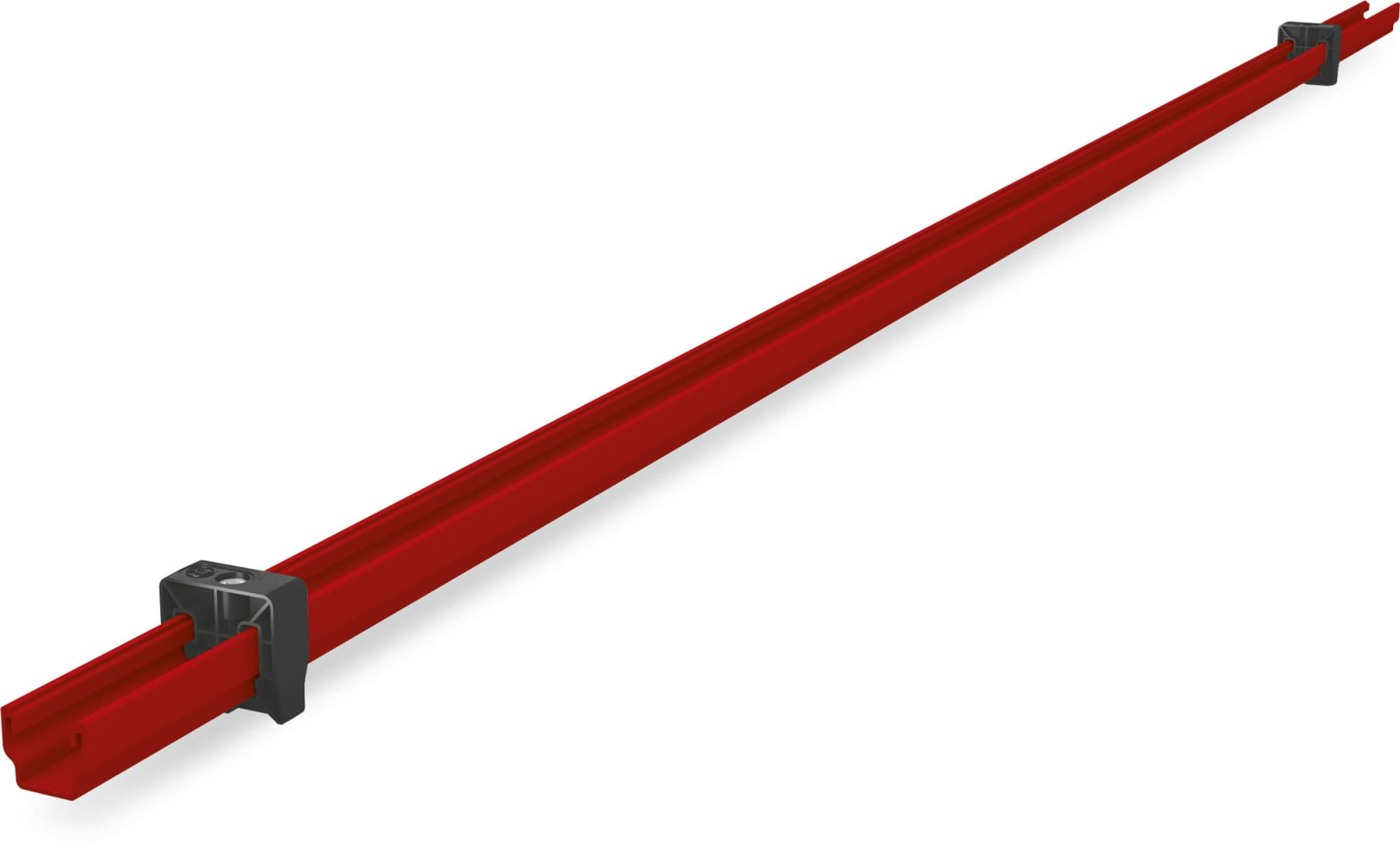

Sablonul are o lungime de 2500 mm si un interval de masurare de la 0 la 2500 mm. Este compatibil cu sistemele Dome 6 si Dome Zero, fiind incadrat ca accesoriu pentru aplicatii pe acoperis plat. Greutatea declarata este de 1,56 kg. Constructia include un profil MultiRail de 2,5 m din aluminiu EN AW 6063 T66, doua cleme Dome Spacer Clip din AKROMID A3 1 S3 si doua suruburi cu cap cilindric M8 x 35 din otel inoxidabil A2 70.

Componentele se livreaza neasamblate si se monteaza inainte de utilizare. Sablonul se foloseste impreuna cu planul de instalare al structurii: capetele inguste ale clemelor de masurare sunt utilizate pentru reglarea latimii modulului, iar capetele late pentru verificarea distantelor in campul de module. Pozitionarea sinei si valorile de montaj trebuie corelate cu proiectul de structura.

Utilizarea trebuie realizata de personal calificat, cu respectarea instructiunilor actuale de montaj ale sistemului, a cerintelor statice ale acoperisului si a regulilor locale de siguranta pentru lucrul la inaltime. Sablonul este un instrument de pozitionare pentru structura si nu inlocuieste verificarea proiectului, a distantelor de separare termica, a alinierii sau a capacitatii portante a acoperisului.

Intrebari frecvente

Pentru ce este utilizat acest sablon de distantare?

Este utilizat pentru pozitionarea si verificarea distantelor dintre componentele structurii de montaj fotovoltaic Dome pe acoperisuri plate.

Cu ce sisteme este compatibil?

Este compatibil cu sistemele de montaj Dome 6 si Dome Zero pentru aplicatii pe acoperis plat.

Ce lungime si interval de masurare are?

Are lungimea de 2500 mm si permite masurarea distantelor in intervalul 0 pana la 2500 mm.

Produsul este livrat gata asamblat?

Nu. Componentele se livreaza neasamblate si trebuie montate inainte de folosire, conform instructiunilor sistemului.

Poate fi folosit fara un plan de montaj?

Pentru rezultate corecte, utilizarea trebuie facuta in conformitate cu planul de instalare si proiectarea structurii pentru acoperisul respectiv.
