Descriere

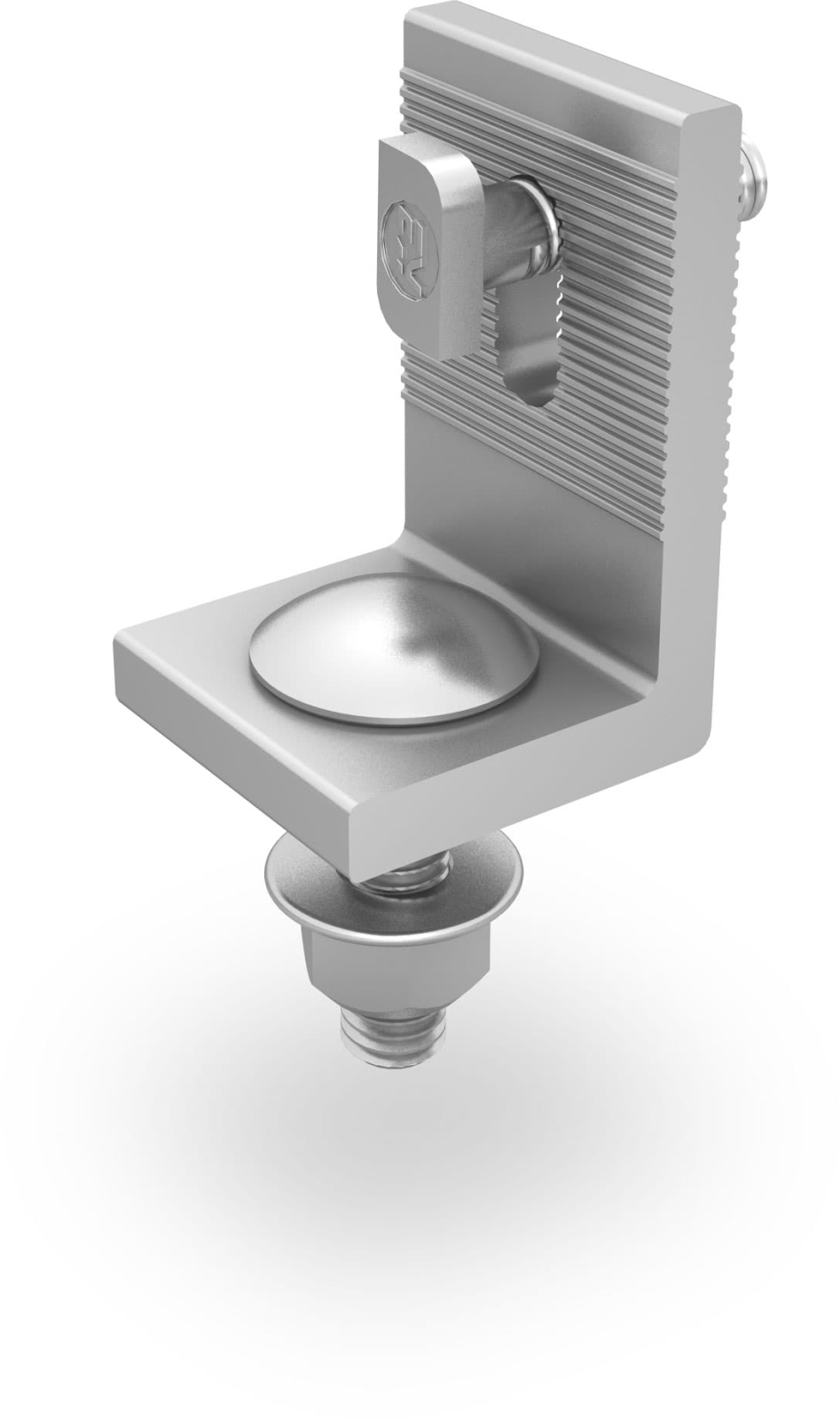

Setul adaptor L SingleRail este un accesoriu de conectare destinat fixarii sinei de montaj SingleRail pe carligele de acoperis SolidHook. Este utilizat in structuri fotovoltaice pentru acoperisuri inclinate, unde realizeaza legatura mecanica dintre carligul de acoperis si profilul de aluminiu al sistemului de montaj. Este compatibil cu sistemele SingleRail si SolidRail.

Pachetul include un adaptor L SingleRail fabricat din aluminiu EN AW 6063 T66, o piulita autoblocanta M8, un surub cu cap T M8 x 20, un surub cu cap semirotund M10 x 25 si o piulita zimtata M10. Elementele de fixare sunt realizate din otel inoxidabil A2. Ansamblul are dimensiuni de aproximativ 35 x 55 x 36 mm si o greutate de circa 0,112 kg.

La instalare, adaptorul se fixeaza pe carligul SolidHook cu surubul M10 si piulita zimtata, iar sina SingleRail se conecteaza prin surubul cu cap T M8 si piulita autoblocanta. Pozitia adaptorului permite alinierea profilului in structura de montaj. Componentele sunt livrate separat si se monteaza la locul instalarii.

Montajul trebuie executat exclusiv pe o structura de acoperis verificata si conform instructiunilor de proiectare ale sistemului fotovoltaic. Respectati cuplurile de strangere, distantele dintre punctele de sustinere si cerintele locale privind incarcarile de vant si zapada. Verificati compatibilitatea tuturor componentelor structurii inainte de punerea in opera si efectuati montajul de catre personal calificat.

Intrebari frecvente

Pentru ce se utilizeaza setul adaptor L SingleRail?

Se utilizeaza pentru conectarea unei sine SingleRail la un carlig de acoperis SolidHook in structurile fotovoltaice pentru acoperis inclinat.

Ce contine setul?

Setul contine adaptorul L din aluminiu, un surub cu cap T M8 x 20, un surub M10 x 25, o piulita autoblocanta M8 si o piulita zimtata M10.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele SingleRail si SolidRail, in configuratii care folosesc carlige de acoperis SolidHook.

Din ce materiale sunt realizate componentele?

Adaptorul este realizat din aluminiu EN AW 6063 T66, iar suruburile si piulitele sunt din otel inoxidabil A2.

Este destinat acoperisurilor plate?

Nu. Acest accesoriu este destinat aplicatiilor pe acoperisuri inclinate, impreuna cu carlige de acoperis compatibile.
