Descriere

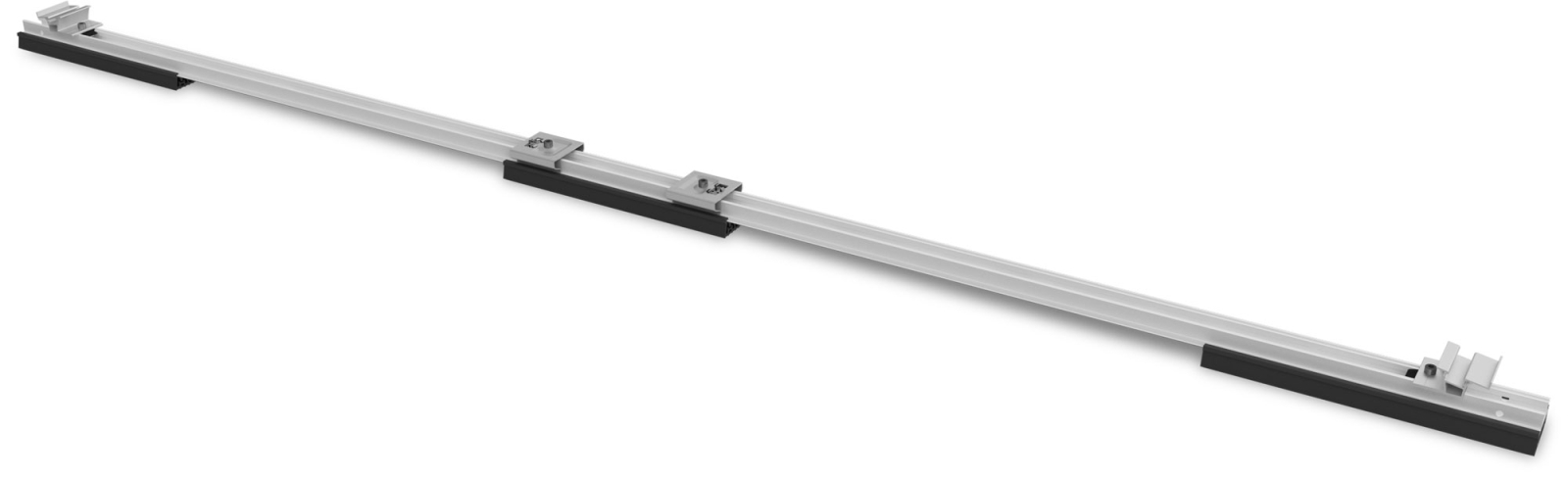

Setul baza D Dome 6 10 este un ansamblu preasamblat pentru realizarea structurii de montaj a modulelor fotovoltaice in sistemul D Dome 6.10. Este conceput pentru instalatii pe acoperis plat, unde se urmareste construirea unei configuratii cu module ridicate, iar componentele de baza se combina cu accesoriile sistemului necesare proiectului.

Setul este compatibil cu module fotovoltaice avand latimea intre 960 si 1170 mm. Pachetul include o sina BasicRail cu lungimea de 2,48 m, doua suporturi frontale Dome 6.10 SD, doua placi de capat Dome 6 EndPlate si trei protectii Dome Mat S. Materialele indicate pentru ansamblu sunt aluminiu, EPDM si otel inoxidabil. Pentru configuratia D Dome 6.10 Classic, sistemul este destinat modulelor cu rama, cu inaltimea ramei de 30 pana la 50 mm, iar unghiul de inclinare rezultat este aproximativ intre 8,3 si 10 grade, in functie de latimea modulului.

Montajul se realizeaza conform proiectului de structura si instructiunilor sistemului, prin pozitionarea sinei cu protectiile EPDM pe suprafata pregatita a acoperisului. Pentru completarea randurilor de module sunt necesare componentele specifice configuratiei, precum elemente de ridicare, cleme pentru module, conectori si, dupa caz, elemente de balastare sau fixare mecanica. Distantele dintre randuri, pozitia modulelor si dimensionarea ansamblului trebuie stabilite prin calculul dedicat al proiectului.

Inainte de instalare trebuie verificata capacitatea portanta reziduala a acoperisului si, daca exista izolatie, rezistenta acesteia la presiune. Se va pastra evacuarea libera a apei pluviale si se vor respecta cerintele locale privind protectia la trasnet si impamantarea. Montajul trebuie efectuat de personal calificat, cu respectarea documentatiei tehnice a structurii si a instructiunilor producatorului modulelor privind zonele admise de prindere.

Intrebari frecvente

Pentru ce latime de module este potrivit setul baza D Dome 6 10?

Setul este destinat modulelor fotovoltaice cu latimea intre 960 si 1170 mm.

Ce contine setul baza?

Ansamblul include o sina BasicRail de 2,48 m, doua suporturi Dome 6.10 SD, doua placi de capat Dome 6 EndPlate si trei protectii Dome Mat S.

Din ce materiale este realizat setul?

Componentele sunt realizate din aluminiu, EPDM si otel inoxidabil.

Este setul suficient pentru montajul complet al panourilor?

Este un set de baza al structurii. Pentru un sistem complet sunt necesare si alte componente, selectate in functie de configuratia randurilor, modulele folosite, incarcarile din zona si tipul acoperisului.

Ce trebuie verificat inainte de montaj?

Se verifica rezistenta acoperisului si a izolatiei, cerintele de balastare sau fixare, drenajul apei, compatibilitatea modulelor cu prinderea folosita si cerintele locale de impamantare si protectie la trasnet.
