Descriere

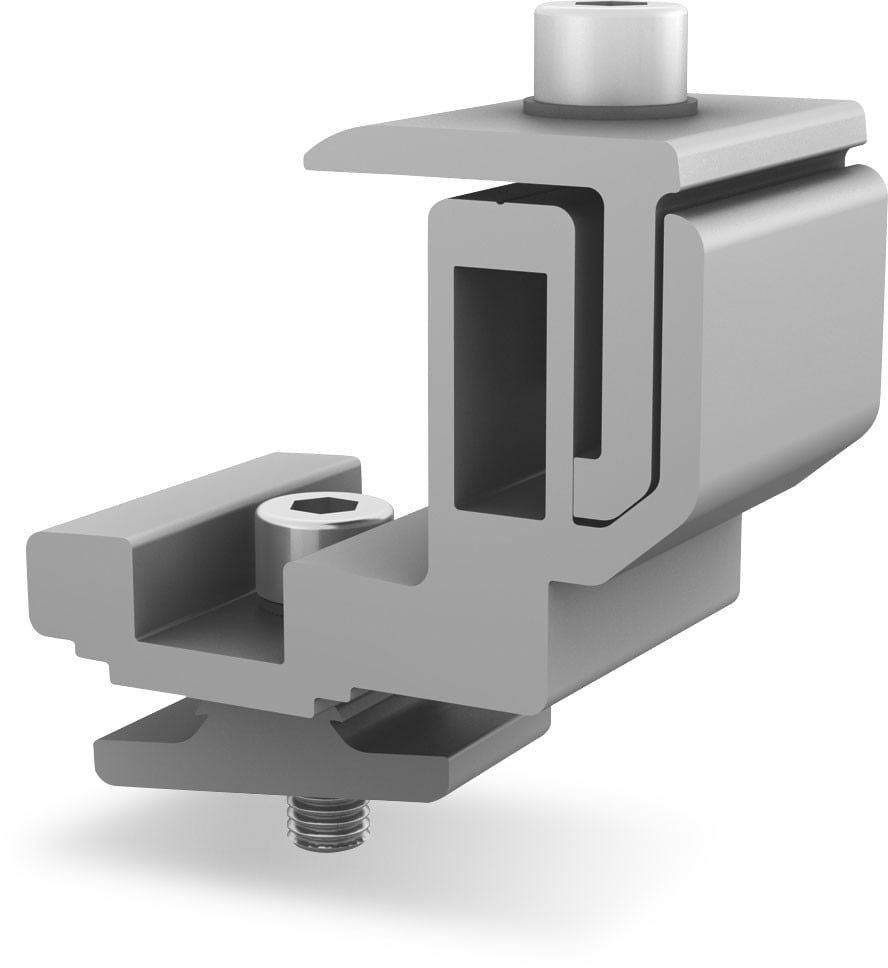

Setul de clema terminala S Dome FlexClamp Small este un element de prindere destinat fixarii laterale a modulelor fotovoltaice in structura S Dome small. Este utilizat impreuna cu elementele Dome S1000 small si Dome SD small, in configuratii de montaj pentru acoperisuri din tabla trapezoidala. Constructia permite pozitionarea modulului in clema si blocarea acestuia la muchia ramei.

Clema este realizata din aluminiu EN AW 6063 T66 si otel inoxidabil A2, cu finisaj neacoperit. Este destinata ramelor de modul cu inaltime intre 34 si 50 mm. Dimensiunile declarate sunt 40 mm latime, 76 mm inaltime si 67.5 mm adancime, iar masa este de aproximativ 136.4 g. Setul este livrat cu material de fixare.

La montaj, piesa centrala preasamblata se introduce in canalele elementelor Dome si se fixeaza prin strangerea surubului. Cuplul de strangere indicat pentru clema modulului este de 14 Nm. Modulul se aseaza in clema inferioara a elementului Dome SD small, apoi pe clema superioara a elementului Dome S1000 small; dupa aliniere, partea superioara a clemei se fixeaza peste piesa centrala.

Montajul trebuie realizat de personal calificat, cu respectarea instructiunilor structurii, a zonei de prindere admise de producatorul modulului si a conditiilor locale de incarcare. Sistemul S Dome small este prevazut pentru module cu rame de 34-50 mm, iar strangerea la cuplul corect este importanta pentru mentinerea fixarii fara deformarea ramei panoului.

Intrebari frecvente

Pentru ce tip de structura se utilizeaza aceasta clema?

Este destinata structurii S Dome small, folosita pentru montajul modulelor fotovoltaice pe acoperisuri din tabla trapezoidala.

Ce inaltime a ramei modulului este compatibila?

Clema este compatibila cu rame de modul fotovoltaic cu inaltime intre 34 si 50 mm.

Care este cuplul de strangere pentru clema modulului?

Cuplul de strangere indicat pentru fixarea clemei pe rama modulului este de 14 Nm.

Din ce materiale este fabricata clema?

Componenta este realizata din aluminiu EN AW 6063 T66 si otel inoxidabil A2.

Setul include material de fixare?

Da, setul este prevazut cu material de fixare.
