Descriere

Setul conector pentru sina CrossRail 48 este un accesoriu de montaj destinat realizarii unei imbinari liniare intre doua profile CrossRail 48. Permite prelungirea traseului de sina in cadrul structurii de sustinere a modulelor fotovoltaice, fiind potrivit pentru lucrari rezidentiale, comerciale sau industriale proiectate cu profile compatibile.

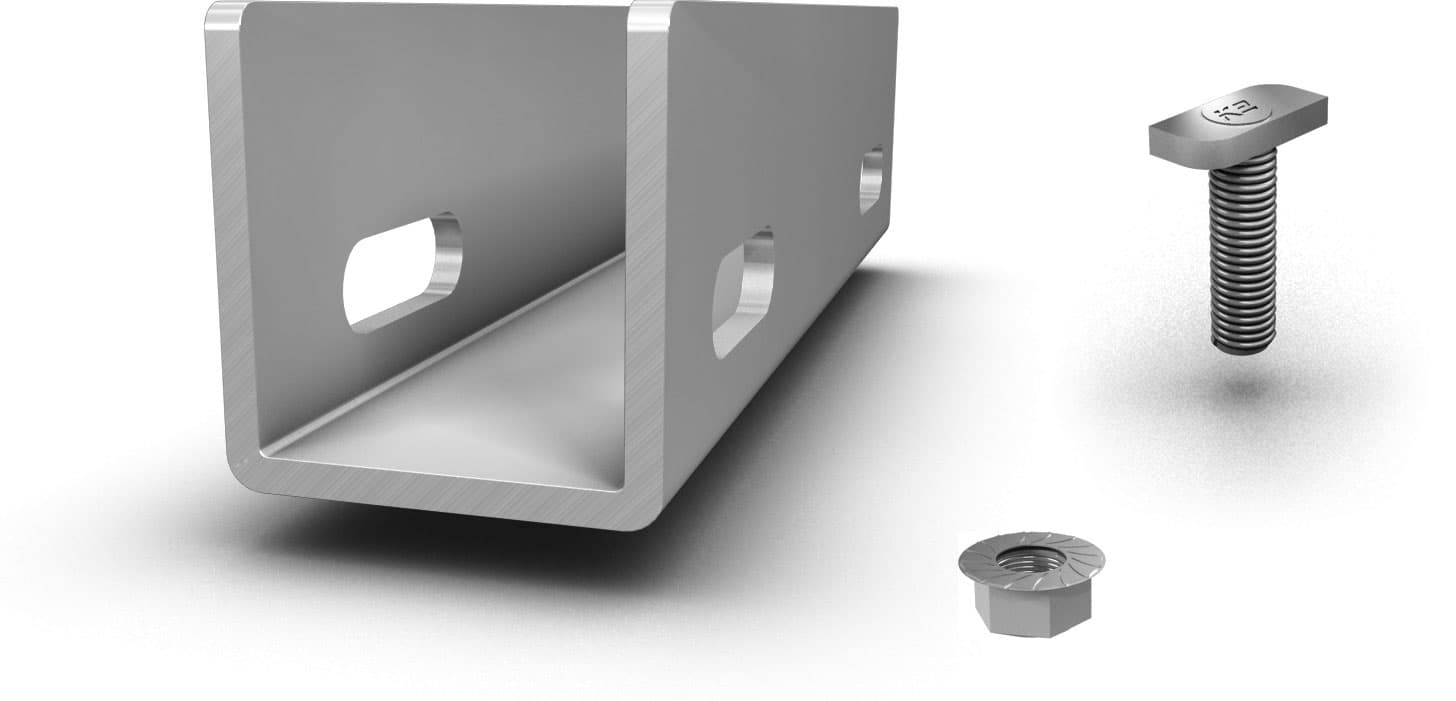

Componenta are constructie din aluminiu, iar elementele de fixare sunt din otel inoxidabil A2. Dimensiunile confirmate sunt de 200 mm latime, 50,5 mm inaltime si 48,5 mm adancime. Setul include materialul de fixare necesar, iar unitatea de vanzare este de 10 bucati; greutatea declarata pentru aceasta unitate este de 0,393 kg.

Montajul se realizeaza prin pozitionarea conectorului intre capetele a doua sine CrossRail 48 si fixarea acestuia cu surubul si elementul de strangere incluse. Profilele trebuie aliniate corect inainte de strangere, astfel incat imbinarea sa ramana dreapta si sa respecte configuratia proiectata a structurii fotovoltaice.

Utilizarea este recomandata exclusiv cu sine CrossRail 48 compatibile si in conformitate cu instructiunile sistemului de montaj. Strangerea trebuie efectuata de personal calificat, cu unelte adecvate si cu respectarea cuplului indicat in documentatia de proiect sau de instalare. Nu utilizati componenta deteriorata, deformata sau incompleta si verificati fixarile inainte de montarea modulelor fotovoltaice.

Intrebari frecvente

Pentru ce se foloseste setul conector sina CrossRail 48?

Este utilizat pentru imbinarea liniara si prelungirea a doua sine CrossRail 48 in structuri de montaj pentru panouri fotovoltaice.

Materialul de fixare este inclus?

Da, setul include surubul si elementul de fixare necesare pentru realizarea imbinarii.

Care sunt dimensiunile conectorului?

Dimensiunile confirmate sunt 200 mm latime, 50,5 mm inaltime si 48,5 mm adancime.

Cu ce profile este compatibil acest conector?

Este destinat utilizarii cu profile CrossRail 48. Compatibilitatea completa a structurii trebuie verificata in documentatia tehnica a proiectului.

Cate bucati sunt in unitatea de vanzare?

Unitatea de vanzare este de 10 bucati.
