Descriere

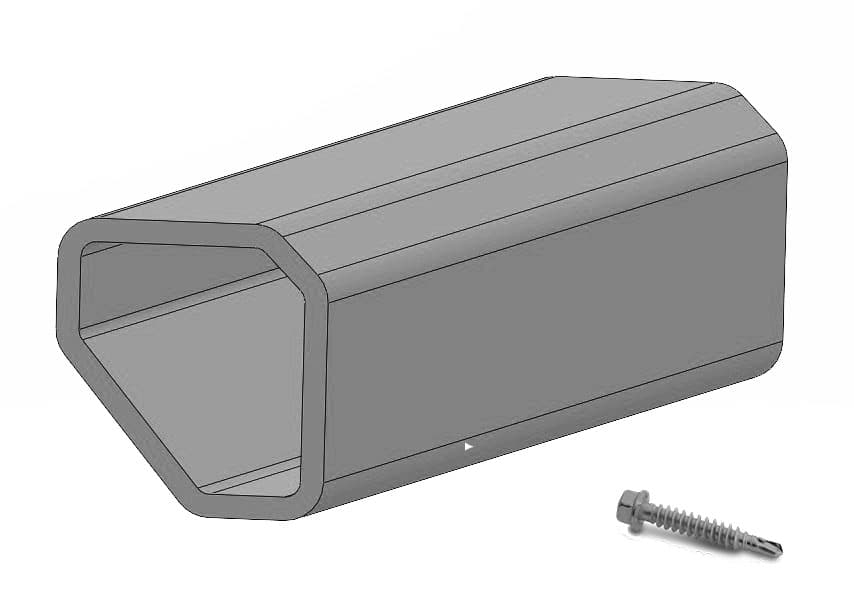

Setul conector sina SingleRail 63 este un element de imbinare destinat realizarii unei conexiuni longitudinale intre doua sine de montaj SingleRail 63. Acesta permite prelungirea traseului de sina in structurile de sustinere pentru panouri fotovoltaice, fiind conceput pentru aplicatii pe acoperis inclinat in cadrul sistemului compatibil.

Componenta principala este realizata din aluminiu EN AW 6063 T66, iar elementele de fixare sunt din otel inoxidabil A2. Conectorul are latimea de 300 mm, inaltimea de 37,6 mm si adancimea de 35,2 mm. Setul include un conector de sina si doua suruburi autofiletante din inox, tip DIN 7504, dimensiunea M5,5 x 25 mm. Greutatea indicata pentru set este de aproximativ 0,292 kg.

La montaj, conectorul se introduce in capetele celor doua sine SingleRail 63 care trebuie unite, dupa care se fixeaza cu suruburile incluse. Pozitionarea trebuie realizata astfel incat imbinarile sa fie corect aliniate, iar sina rezultata sa respecte configuratia structurii proiectate si distantele stabilite pentru punctele de sustinere.

Produsul se utilizeaza exclusiv cu sine SingleRail 63 compatibile si cu componentele prevazute pentru acest sistem de montaj. Dimensionarea structurii, alegerea pozitiilor de imbinare si instalarea trebuie efectuate conform documentatiei tehnice aplicabile proiectului, tinand cont de incarcarile de vant, zapada si caracteristicile acoperisului. Se recomanda montajul de catre personal calificat.

Intrebari frecvente

Pentru ce se foloseste setul conector sina SingleRail 63?

Este utilizat pentru imbinarea longitudinala a doua sine SingleRail 63, astfel incat traseul de montaj al structurii fotovoltaice sa poata fi prelungit.

Ce contine setul de conectare?

Setul include un conector din aluminiu si doua suruburi autofiletante din otel inoxidabil A2 pentru fixarea imbinarii.

Cu ce tip de sina este compatibil acest conector?

Este destinat exclusiv utilizarii cu sine de montaj SingleRail 63.

Poate fi folosit pentru orice structura fotovoltaica?

Nu. Compatibilitatea, amplasarea imbinarilor si dimensionarea structurii trebuie stabilite in functie de sistemul de montaj, acoperis si incarcarile proiectului.

Care sunt dimensiunile conectorului?

Conectorul are latimea de 300 mm, inaltimea de 37,6 mm si adancimea de 35,2 mm.
