Descriere

Setul RailConnector este un accesoriu de structura destinat realizarii unei imbinari rapide intre doua sine de montaj SolidRail Medium sau SolidRail Alpin. Acesta permite prelungirea traseului de sine in cadrul sistemelor de sustinere pentru module fotovoltaice si este destinat aplicatiilor pe acoperisuri inclinate. Este compatibil cu sistemele SolidRail si InsertionRail.

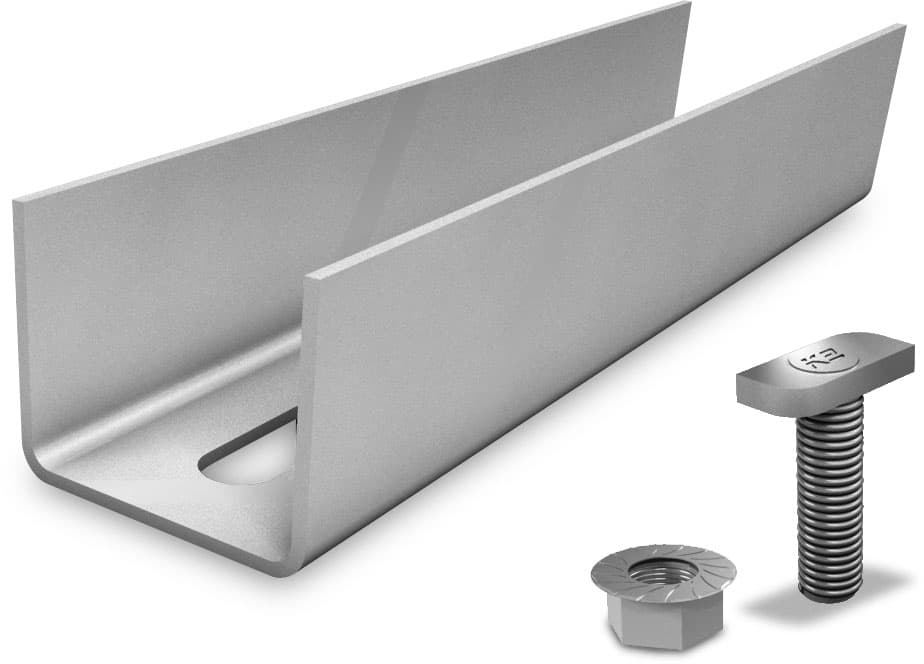

Conectorul principal este fabricat din aluminiu EN AW 6063 T66, iar elementele de fixare sunt din otel inoxidabil A2-70. Setul include o piesa de conectare, doua suruburi cu cap T 28/15 M10x30 si doua piulite M10. Dimensiunile de gabarit ale conectorului sunt de aproximativ 200 mm lungime, 47,5 mm latime si 40 mm inaltime, iar greutatea setului este de circa 0,26 kg. Materialele utilizate ofera o combinatie potrivita intre rezistenta mecanica si comportament bun la utilizarea la exterior.

Montajul se realizeaza prin pozitionarea conectorului in zona de imbinare dintre cele doua sine compatibile, urmata de introducerea suruburilor cu cap T in canalul profilului si strangerea piulitelor. Pentru o aliniere corecta, sinele trebuie asezate cap la cap si mentinute pe aceeasi axa inainte de fixarea finala. Elementele de prindere sunt incluse, astfel incat pentru realizarea imbinarii nu sunt necesare accesorii suplimentare specifice conectorului.

Utilizarea trebuie facuta exclusiv cu sinele SolidRail Medium si SolidRail Alpin indicate ca fiind compatibile. Configuratia structurii, distantele dintre punctele de fixare si dimensionarea pentru actiunea vantului, zapezii si conditiile acoperisului trebuie stabilite conform documentatiei de proiect a sistemului. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor de instalare si a cerintelor aplicabile lucrarilor pe acoperis.

Intrebari frecvente

Pentru ce sine poate fi utilizat acest set de conectare?

Este destinat imbinarii a doua sine SolidRail Medium sau a doua sine SolidRail Alpin compatibile.

Ce contine setul?

Setul contine conectorul de sina, doua suruburi cu cap T M10x30 si doua piulite M10 pentru fixare.

Din ce materiale este realizat?

Conectorul este realizat din aluminiu EN AW 6063 T66, iar elementele de fixare sunt din otel inoxidabil A2-70.

Poate fi utilizat pe acoperis plat?

Produsul este indicat pentru structuri de montaj pe acoperis inclinat. Compatibilitatea finala trebuie verificata in proiectul sistemului fotovoltaic.

Este necesar un calcul al structurii?

Da. Alegerea sinelor, a punctelor de fixare si a configuratiei structurii trebuie realizata conform documentatiei de proiect si incarcarilor specifice locatiei.
