Descriere

Setul conector transversal SingleRail Climber 63 este un accesoriu pentru structuri de montaj fotovoltaice, proiectat pentru realizarea unei conexiuni incrucisate intre profilele sistemului SingleRail 63. Este destinat aplicatiilor pe acoperis inclinat, unde permite configurarea straturilor de profile in montaj portret sau landscape, conform proiectului structural al instalatiei.

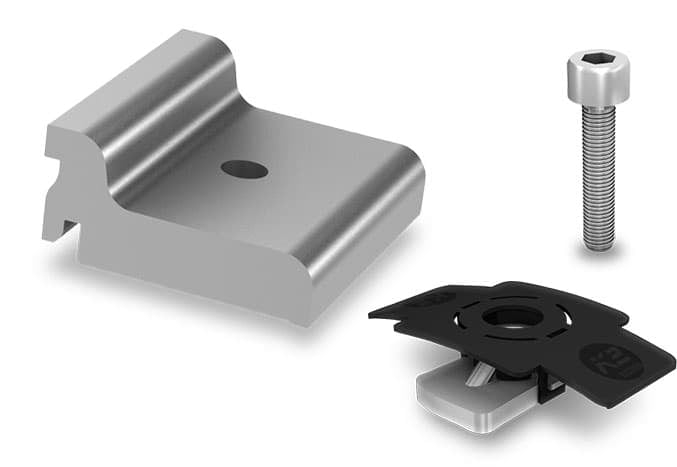

Componenta principala este realizata din aluminiu EN AW 6063 T66. Setul include un Climber 63, un surub cilindric M8 x 30 cu zimti sub cap din otel inoxidabil A2 si o piulita de inserare cu clips de montaj, realizata din otel inoxidabil si PA. Conectorul are latimea de 60 mm, inaltimea de 24,3 mm si adancimea de 50 mm. Suprafata piesei din aluminiu este netratata.

Montajul se realizeaza prin pozitionarea piesei Climber pe profilul compatibil, introducerea piulitei cu clips in canalul profilului si fixarea ansamblului cu surubul inclus. Rolul clipsului este de a mentine piulita in pozitie in timpul pregatirii conexiunii. Conectorul trebuie utilizat exclusiv cu profile SingleRail 63 si configurat conform planului de montaj, distantelor dintre prinderi si cerintelor de calcul ale proiectului fotovoltaic.

Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de montaj actualizate ale sistemului, a normelor locale de constructii si a cerintelor privind lucrul la inaltime. Inainte de montaj se verifica capacitatea portanta a acoperisului, compatibilitatea tuturor componentelor structurii si pozitionarea corecta a profilelor. Nu se recomanda modificarea pieselor, utilizarea elementelor de fixare necompatibile sau depasirea solicitarilor stabilite prin proiectarea structurii.

Intrebari frecvente

Pentru ce tip de profil este compatibil acest set?

Setul este destinat utilizarii cu profilele sistemului SingleRail 63, pentru realizarea conexiunilor incrucisate din structura de montaj fotovoltaica.

Ce contine setul de conectare?

Setul include piesa Climber 63, un surub cilindric M8 x 30 din otel inoxidabil A2 si o piulita de inserare cu clips de montaj din otel inoxidabil si PA.

Din ce materiale este realizat conectorul?

Piesa principala este din aluminiu EN AW 6063 T66, iar componentele de fixare sunt din otel inoxidabil A2 si poliamida.

Poate fi utilizat pe acoperis inclinat?

Da, este un accesoriu pentru structuri fotovoltaice utilizate pe acoperis inclinat. Configuratia finala trebuie stabilita conform proiectului structural si instructiunilor sistemului.

Care sunt dimensiunile conectorului?

Conectorul are latimea de 60 mm, inaltimea de 24,3 mm si adancimea de 50 mm.
