Descriere

Setul conector transversal SolidRail CrossConnector este un accesoriu de montaj pentru realizarea unei legaturi perpendiculare intre sinele structurii fotovoltaice. Acesta permite formarea unei conexiuni la un unghi de 90 de grade si este destinat configuratiilor de sustinere cu sine transversale, utilizate la instalatii solare pe acoperisuri inclinate.

Produsul este compatibil cu sinele SolidRail Light, SolidRail Medium si SolidRail Alpin. Setul are o masa de aproximativ 0,161 kg, iar elementul principal de conectare are dimensiunile de 75,7 x 70 x 3 mm. Constructia utilizeaza otel inoxidabil si poliamida, pentru rezistenta la conditiile specifice aplicatiilor de exterior.

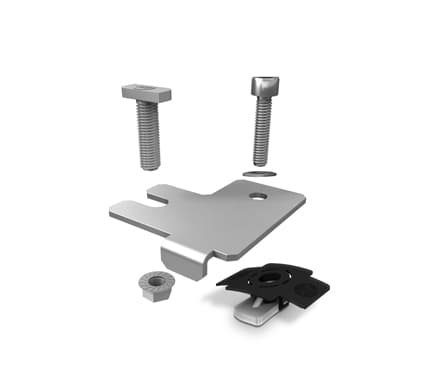

Pachetul include conectorul transversal, un surub T M10 x 20, o piulita flansa zimtata M10, o piulita de canal MK2 si un surub cu cap cilindric M8 x 20. Componentele nu sunt preasamblate. Conectorul se monteaza intre sinele compatibile pentru a obtine legatura transversala, iar elementele de fixare incluse permit realizarea ansamblului fara selectarea separata a suruburilor si piulitelor necesare.

Montajul trebuie efectuat conform instructiunilor sistemului de prindere si proiectului fotovoltaic, cu verificarea compatibilitatii sinelor, a pozitiei punctelor de fixare si a incarcarilor din vant si zapada. Strangerea elementelor trebuie realizata de personal calificat, folosind sculele adecvate si respectand valorile de cuplu indicate in documentatia tehnica a sistemului.

Intrebari frecvente

Pentru ce tip de conexiune se foloseste acest set?

Setul este utilizat pentru realizarea unei conexiuni perpendiculare, la un unghi de 90 de grade, intre sinele structurii de montaj fotovoltaice.

Cu ce sine este compatibil conectorul transversal?

Este compatibil cu sinele SolidRail Light, SolidRail Medium si SolidRail Alpin.

Elementele de fixare sunt incluse?

Da, setul include elementele de fixare necesare pentru asamblarea conexiunii, inclusiv suruburi, piulita flansa si piulita de canal.

Este potrivit pentru acoperis plat?

Produsul este indicat pentru structuri fotovoltaice utilizate pe acoperis inclinat. Compatibilitatea finala trebuie verificata in proiectul sistemului de montaj.

Este setul livrat preasamblat?

Nu. Componentele sunt livrate separat si se asambleaza in timpul montajului.
