Descriere

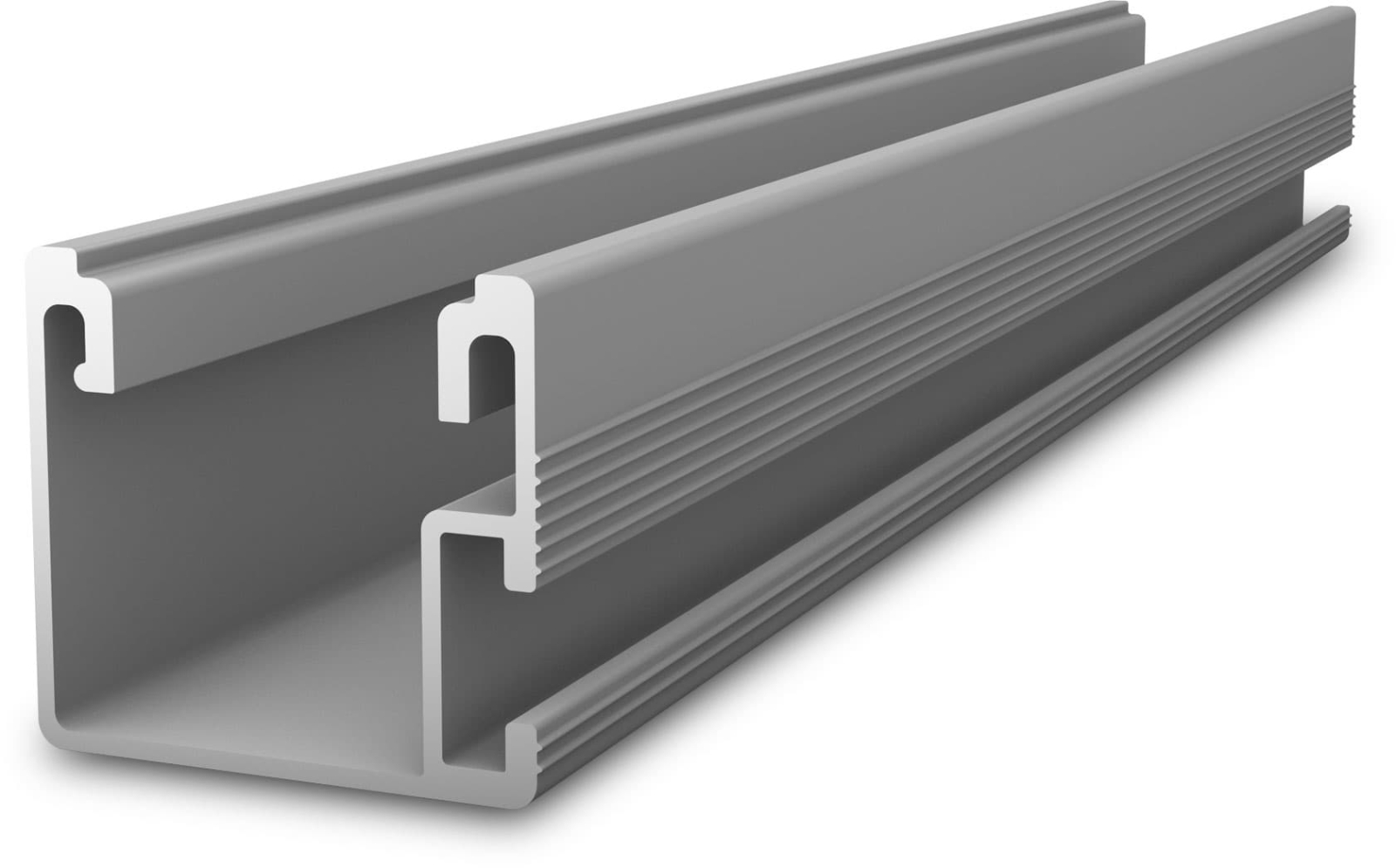

Sina de montaj SingleRail 36 light este un profil din aluminiu destinat realizarii structurii de sustinere pentru module fotovoltaice. Profilul cu conexiune laterala permite integrarea in configuratii variate de montaj, fiind utilizabil pentru diferite tipuri de prinderi de acoperis. Este compatibil cu sistemele MultiAngle si SingleRail, pentru aplicatii pe acoperis inclinat sau terasa.

Lungimea sinei este de 4,40 m, iar sectiunea exterioara are 36 mm inaltime si 39 mm latime. Sina este fabricata din aluminiu EN AW 6063 T66, cu finisaj natural de aluminiu. Greutatea este de aproximativ 0,67 kg pe metru liniar, respectiv 2,935 kg pe bucata. Conform fisei tehnice, aria sectiunii este de 2,47 cm2, iar profilul are momente de inertie Iy de 4,02 cm4 si Iz de 5,88 cm4.

Montajul se realizeaza impreuna cu elementele de fixare compatibile ale sistemului, alese in functie de tipul acoperisului si de configuratia proiectului. Canalul si geometria profilului sunt concepute pentru conectarea laterala a sinei si pentru instalarea accesoriilor specifice structurii fotovoltaice. Pentru continuarea traseului de montaj se folosesc conectori de sina compatibili, iar modulele se fixeaza cu cleme adecvate cadrului panoului.

Dimensionarea structurii trebuie efectuata pentru fiecare proiect in functie de tipul suportului, distantele dintre punctele de ancorare, incarcarea din vant, zapada si caracteristicile locale ale amplasamentului. Respectati instructiunile de montaj ale sistemului si folositi numai accesorii compatibile. Instalarea trebuie realizata de personal calificat, cu verificarea rezistentei structurii acoperisului inainte de montaj.

Intrebari frecvente

Pentru ce tipuri de acoperis poate fi folosita sina?

Sina este destinata structurilor fotovoltaice utilizate pe acoperisuri inclinate si terase, impreuna cu prinderile si accesoriile compatibile pentru tipul suportului.

Care sunt dimensiunile sinei?

Sina are lungimea de 4,40 m, inaltimea de 36 mm si latimea de 39 mm.

Din ce material este fabricata?

Profilul este realizat din aluminiu EN AW 6063 T66, cu finisaj natural de aluminiu.

Cum se stabileste numarul punctelor de fixare?

Numarul si distanta dintre punctele de fixare se stabilesc prin proiectarea structurii, in functie de acoperis, configuratia panourilor, vant, zapada si sarcinile aplicabile la locul instalarii.

Se poate prelungi traseul de sina?

Da, sinele pot fi conectate in cadrul structurii cu conectori compatibili, selectati conform configuratiei de montaj.
