Descriere

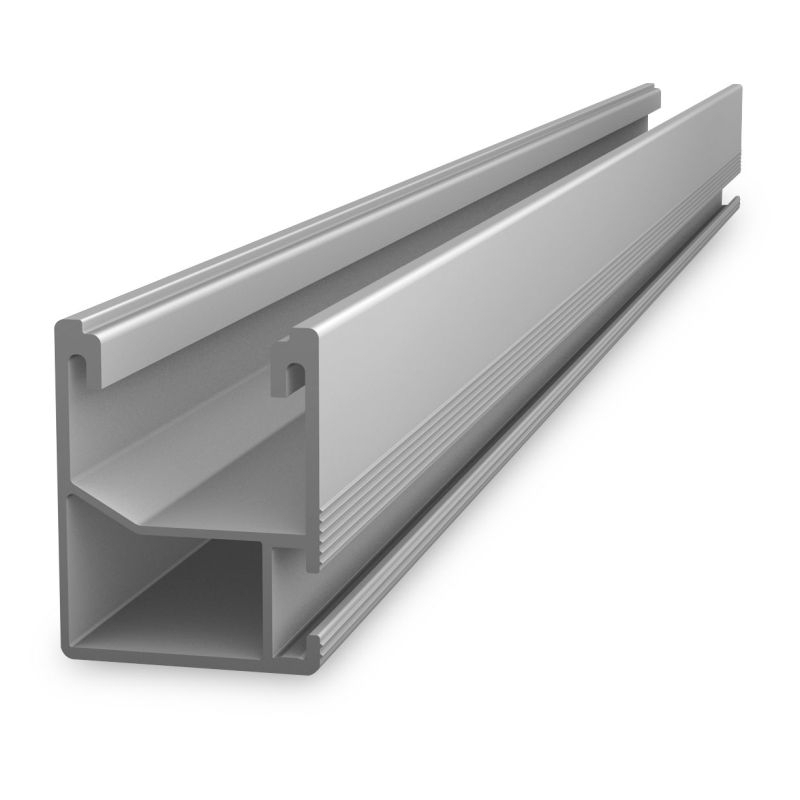

Sina de montaj SingleRail 50 este un profil structural pentru realizarea substructurii instalatiilor fotovoltaice. Conectarea laterala permite integrarea sa in sisteme de fixare configurate pentru diferite tipuri de prindere pe acoperis. Este destinata aplicatiilor pe acoperisuri inclinate si pe acoperisuri plate, inclusiv configuratiilor compatibile cu sistemele SingleRail si TiltUp Vento.

Profilul este fabricat din aluminiu EN AW-6063 T66, cu finisaj din aluminiu natur. Sina are lungimea de 4,40 m, inaltimea de 50 mm si latimea de 39 mm. Greutatea specifica este de aproximativ 1,0022 kg pe metru, iar greutatea unei sine este de 4,384 kg. Momentul de rezistenta este Wx 3980 mm3 si Wy 4230 mm3. Profilul nu include si nu prevede canal de cablu integrat sau optional.

Montajul se realizeaza cu elemente de fixare si accesorii compatibile ale sistemului, selectate in functie de tipul invelitorii, structura suport si configuratia panourilor. Sina se fixeaza lateral pe elementele de ancorare, iar pozitionarea reazemelor, distantele dintre prinderi si imbinarile dintre profile trebuie stabilite prin proiectarea structurala in K2 Base. Pentru extinderea campului fotovoltaic se folosesc conectori compatibili cu profilul SingleRail 50.

Instalarea trebuie efectuata de personal calificat, cu verificarea prealabila a capacitatii portante a acoperisului si a incarcarilor din vant, zapada si greutatea sistemului. Respecta instructiunile de montaj ale sistemului, normativele locale de constructii si regulile de siguranta pentru lucrul la inaltime. Foloseste echipament individual de protectie si nu modifica profilul sau punctele de fixare fara validare structurala.

Intrebari frecvente

Pentru ce tipuri de aplicatii este potrivita sina SingleRail 50?

Este potrivita pentru structuri fotovoltaice pe acoperisuri inclinate si acoperisuri plate, atunci cand este utilizata cu elemente de fixare si accesorii compatibile.

Care sunt dimensiunile profilului?

Sina are lungimea de 4,40 m, latimea de 39 mm si inaltimea de 50 mm.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66.

Are sina canal pentru cabluri?

Nu. Profilul nu are canal de cablu integrat si nici canal de cablu optional.

Este necesara verificarea structurala a acoperisului?

Da. Inainte de montaj trebuie verificata capacitatea portanta a acoperisului, iar configuratia structurii trebuie stabilita in functie de incarcarile locale si de proiectul fotovoltaic.
