Descriere

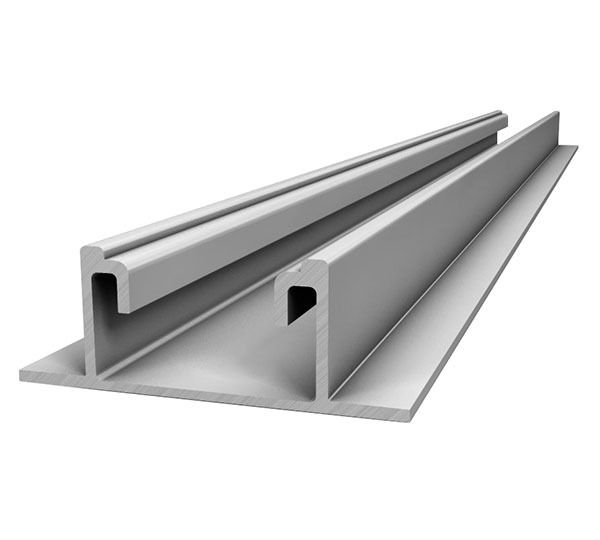

BasicRail 22 este o sina de montaj pentru structuri fotovoltaice, cunoscuta anterior sub denumirea SpeedRail 22. Este proiectata pentru realizarea rapida a substructurii pe acoperisuri inclinate cu tabla trapezoidala, fiind utilizata impreuna cu elementele de fixare compatibile din acelasi sistem. Poate fi folosita si ca sina de baza in configuratii Dome pentru proiecte fotovoltaice.

Profilul are lungimea de 3,30 m, latimea de 63 mm si inaltimea de 23 mm. Greutatea este de 2,122 kg. Sina este fabricata din aluminiu EN AW-6063 T66 si are finisaj argintiu, materialul oferind o combinatie adecvata intre masa redusa, rezistenta mecanica si rezistenta la coroziune pentru aplicatii exterioare.

Montajul pe tabla trapezoidala se realizeaza cu cleme BasicClip compatibile, iar configurarea structurii trebuie stabilita prin proiectarea sistemului in K2 Base. Sina se pozitioneaza conform planului de montaj, iar distantele dintre punctele de fixare, dispunerea panourilor si accesoriile necesare se aleg in functie de geometria acoperisului, sarcinile locale si caracteristicile proiectului.

Pentru utilizare corecta, suportul trebuie verificat inainte de instalare. Aplicatia este indicata pentru acoperisuri metalice cu grosime minima de 0,5 mm sau pentru acoperisuri din aluminiu cu grosime minima de 0,8 mm. Se vor utiliza exclusiv elemente de fixare compatibile si se vor respecta instructiunile de montaj, calculele statice si cerintele aplicabile privind incarcarile de vant si zapada.

Intrebari frecvente

Pentru ce tip de acoperis poate fi utilizata sina BasicRail 22?

Este destinata in principal montajului sistemelor fotovoltaice pe acoperisuri din tabla trapezoidala, cu elemente de fixare BasicClip compatibile. Poate functiona si ca sina de baza in sisteme Dome.

Care sunt dimensiunile sinei de montaj?

Sina are lungimea de 3,30 m, latimea de 63 mm si inaltimea de 23 mm. Greutatea sa este de 2,122 kg.

Din ce material este fabricata sina?

Profilul este realizat din aluminiu EN AW-6063 T66, un material utilizat pentru structuri exterioare datorita masei reduse si rezistentei la coroziune.

Ce trebuie verificat inainte de montaj?

Este necesara verificarea compatibilitatii cu invelitoarea, a grosimii suportului, a distantelor dintre fixari si a configuratiei structurii conform proiectului static realizat pentru amplasament.

Este SpeedRail 22 acelasi produs cu BasicRail 22?

Da. Denumirea SpeedRail 22 a fost actualizata la BasicRail 22, fara modificarea specificatiilor produsului.
