Descriere

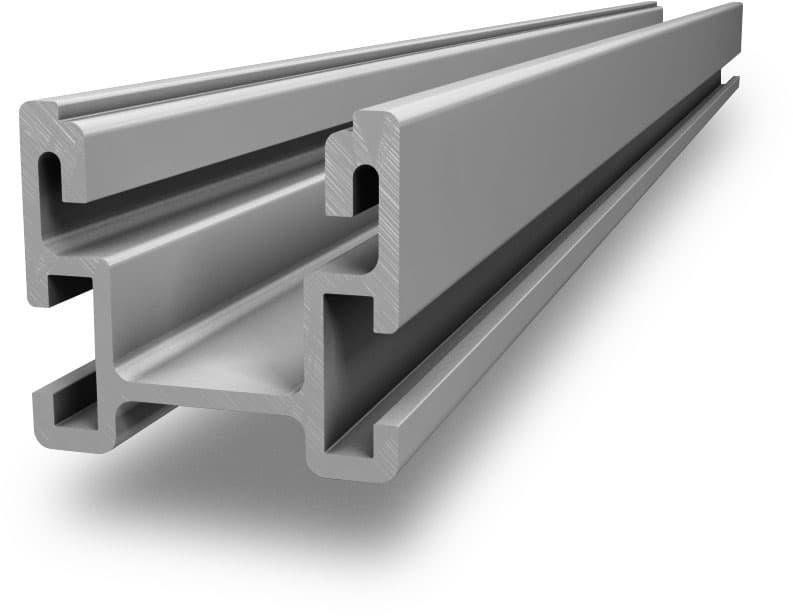

CrossRail 36 este o sina de montaj pentru structuri fotovoltaice, proiectata pentru realizarea suportului mecanic al modulelor solare. Profilul are conexiune laterala si este destinat integrarii cu componente compatibile din sistemul de montaj, pentru configurarea unei structuri adaptate proiectelor rezidentiale, comerciale sau industriale.

Sina are lungimea de 4.40 m, inaltimea de 36 mm si latimea de 39.5 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj din aluminiu natur. Greutatea declarata este de 4.224 kg per sina. Profilul beneficiaza de confirmare statica in cadrul sistemului de proiectare al producatorului.

Montajul se realizeaza impreuna cu elementele de prindere, conectorii de sina, clemele pentru module si elementele de ancorare compatibile cu profilul CrossRail 36. Conexiunea laterala permite formarea structurii prin pozitionarea sinelor si asamblarea accesoriilor conform configuratiei calculate pentru acoperis sau pentru suportul ales. Sina poate fi ajustata la lungimea necesara numai cu respectarea instructiunilor de montaj si a cerintelor proiectului.

Pentru siguranta instalatiei, distantele dintre punctele de fixare, tipul ancorajelor, numarul de sine, zonele de vant si zapada, precum si compatibilitatea cu modulele fotovoltaice trebuie stabilite prin proiectare structurala. Instalarea trebuie efectuata de personal calificat, utilizand componente compatibile si respectand instructiunile tehnice aplicabile sistemului de montaj.

Intrebari frecvente

Care sunt dimensiunile sinei CrossRail 36?

Sina are lungimea de 4.40 m, inaltimea de 36 mm si latimea de 39.5 mm.

Din ce material este realizata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66 si are finisaj din aluminiu natur.

Cum se imbina sina cu structura fotovoltaica?

Sina dispune de conexiune laterala si se monteaza impreuna cu elemente de fixare, conectori, cleme de module si ancoraje compatibile cu profilul.

Este suficienta doar sina pentru montajul panourilor fotovoltaice?

Nu. Pentru o structura completa sunt necesare si componente de fixare compatibile, precum ancoraje pentru suport, cleme pentru module, conectori si elemente de prindere dimensionate pentru proiect.

Ce trebuie verificat inainte de instalare?

Trebuie verificata compatibilitatea componentelor, configuratia structurii, distantele dintre punctele de fixare si conditiile de vant si zapada specifice locatiei instalatiei.
