Descriere

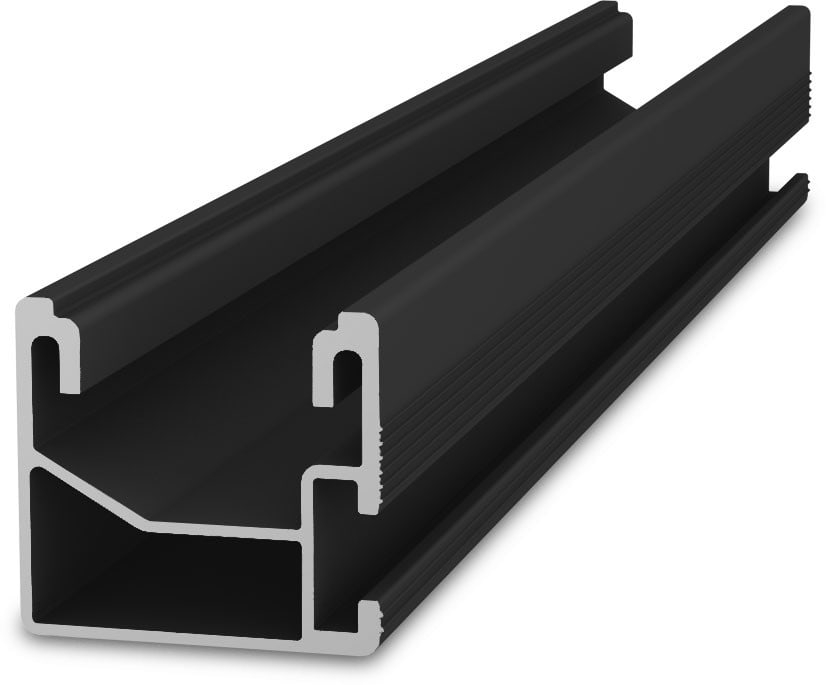

Sina SingleRail 36 este un profil de montaj pentru structuri fotovoltaice, conceput pentru realizarea suportului mecanic al modulelor solare. Profilul utilizeaza conectare laterala si permite configurarea flexibila a structurii in functie de tipul de acoperis, de sistemul de fixare ales si de cerintele proiectului. Face parte dintr-o gama de componente destinata instalatiilor fotovoltaice pe acoperisuri inclinate sau in alte configuratii compatibile ale sistemului.

Profilul are lungimea de 4,40 m, latimea de 39,4 mm si inaltimea de 36 mm. Este fabricat din aluminiu EN AW-6063 T66, cu finisaj anodizat negru, iar masa liniara este de 0,7692 kg/m. Valorile momentelor de rezistenta ale sectiunii sunt Wx 2140 mm3 si Wy 3090 mm3. Sina nu include canal de cablu integrat si nu este prevazuta cu canal de cablu optional.

Montajul se realizeaza impreuna cu elementele de fixare, conectorii de sina si clemele compatibile din sistemul SingleRail. Conexiunea laterala a profilului contribuie la o instalare ordonata, iar pozitionarea sinelor trebuie stabilita conform dispunerii modulelor, distantelor dintre punctele de ancorare si calculelor structurale ale proiectului. Pentru prelungirea traseului de montaj se utilizeaza numai conectori destinati profilului compatibil.

Instalarea trebuie efectuata de personal calificat, cu respectarea instructiunilor de montaj si a dimensionarii structurale pentru amplasamentul concret. Verificati compatibilitatea cu invelitoarea, elementele de fixare, incarcarile de vant si zapada, precum si cerintele locale aplicabile. Finisajul anodizat poate prezenta usoare urme sau zgarieturi aparute in timpul ambalarii si transportului, fara a afecta rolul functional al profilului.

Intrebari frecvente

Pentru ce se foloseste sina SingleRail 36?

Se utilizeaza ca profil de sustinere in structuri de montaj pentru module fotovoltaice, impreuna cu elemente de fixare, conectori si cleme compatibile.

Din ce material este realizata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66 si are finisaj anodizat negru.

Care sunt dimensiunile profilului?

Sina are lungimea de 4,40 m, latimea de 39,4 mm si inaltimea de 36 mm.

Are sina canal pentru cabluri?

Nu, profilul nu are canal de cablu integrat si nici canal de cablu optional.

Pot aparea urme pe finisajul negru?

Da, anodizarea poate prezenta usoare zgarieturi rezultate din ambalare sau transport, fara a afecta functionalitatea profilului.
