Descriere

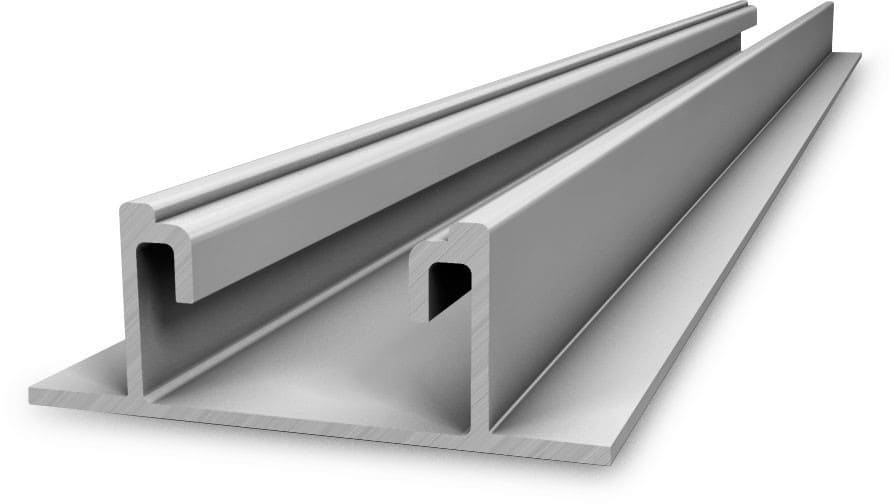

BasicRail 22 este o sina de montaj rapida pentru structuri fotovoltaice, proiectata pentru instalatii pe acoperisuri din tabla trapezoidala. Profilul permite montarea cu elemente BasicClip si poate functiona, de asemenea, ca sina de baza in sistemele K2 Dome. Verificarea statica a configuratiei se realizeaza in K2 Base, in functie de proiect, zona de incarcare si tipul acoperisului.

Sina are lungimea de 4.40 m, latimea de 63 mm si inaltimea de 22.5 mm. Este realizata din aluminiu EN AW 6063 T66, cu masa de aproximativ 2.829 kg, echivalenta cu circa 0.64 kg pe metru. Profilul are moment de rezistenta Wx de 1080 mm3 si Wy de 2460 mm3. Nu este prevazut cu canal de cablu integrat sau optional.

Pentru acoperisurile din tabla trapezoidala, sina se fixeaza prin BasicClip, conform configuratiei stabilite in proiect. Panourile fotovoltaice se monteaza ulterior cu accesoriile compatibile ale sistemului, iar pozitionarea punctelor de fixare, distantele dintre sine si eventualele imbinari trebuie stabilite pe baza calculului static. La aplicatiile K2 Dome, sina se utilizeaza ca element de baza numai in configuratiile compatibile ale sistemului.

Montajul trebuie realizat de personal calificat, cu respectarea instructiunilor de instalare si a calculelor din K2 Base. Pentru sistemul de prindere pe tabla trapezoidala trebuie verificata compatibilitatea suportului: grosimea minima indicata este de 0.4 mm pentru tabla din otel sau 0.5 mm pentru tabla din aluminiu, latimea nervurii trebuie sa fie de minimum 22 mm, iar in jurul gaurii de fixare este necesara o zona plana cu diametrul de minimum 20 mm. Pentru panourile sandwich este necesara aprobarea producatorului panoului.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita aceasta sina de montaj?

Este destinata in principal acoperisurilor din tabla trapezoidala, unde se monteaza cu elemente BasicClip. Poate fi utilizata si ca sina de baza in configuratii compatibile ale sistemelor K2 Dome.

Care sunt dimensiunile sinei?

Sina are lungimea de 4.40 m, latimea de 63 mm si inaltimea de 22.5 mm.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW 6063 T66 si are o masa de aproximativ 2.829 kg.

Ce trebuie verificat inainte de montaj pe tabla trapezoidala?

Trebuie verificata grosimea tablei, latimea nervurii, zona plana pentru fixare si compatibilitatea cu structura acoperisului. Configuratia finala trebuie calculata in K2 Base si montata conform instructiunilor sistemului.

Are sina canal pentru cabluri?

Nu, profilul nu dispune de canal de cablu integrat si nici de canal de cablu optional.
