Descriere

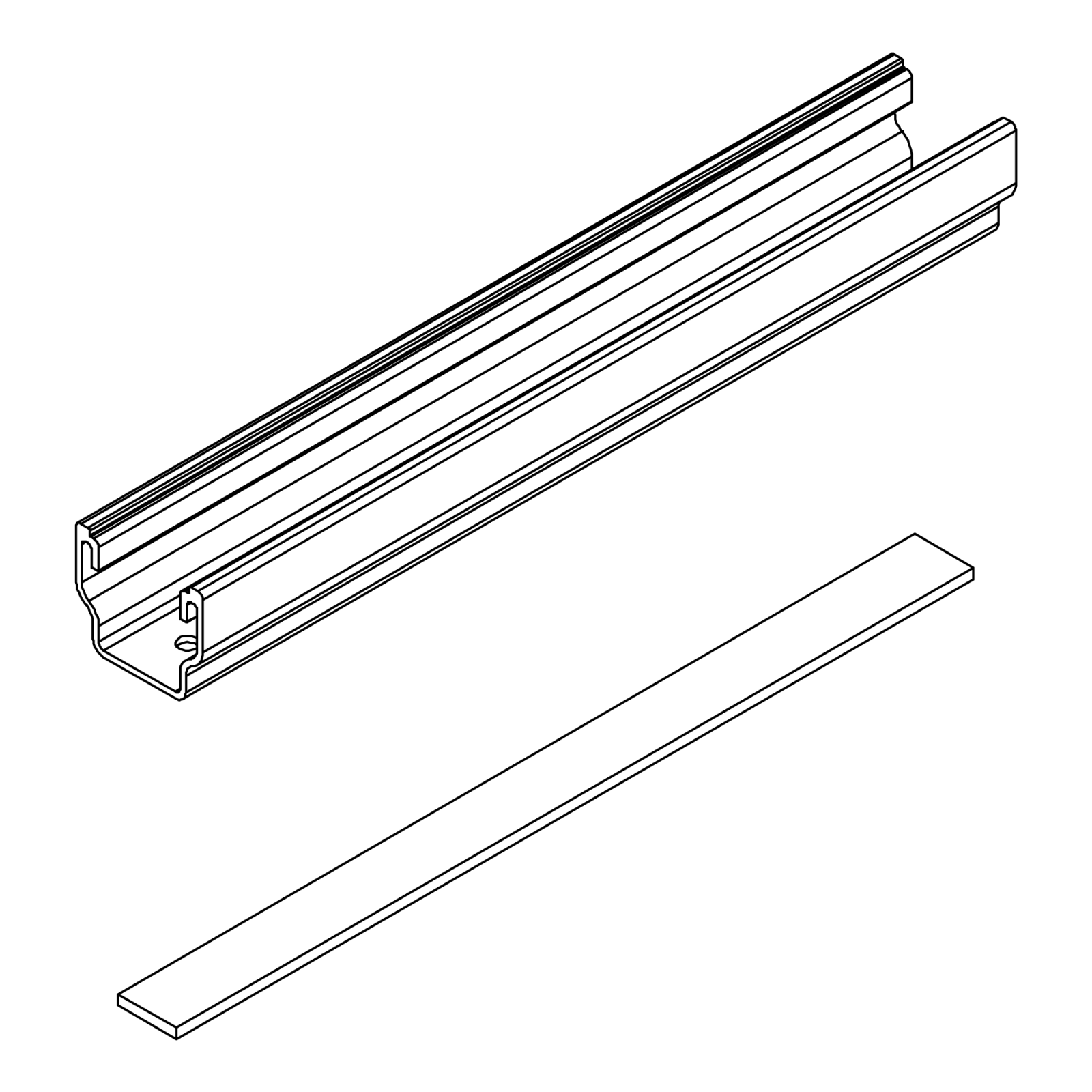

Sina scurta MultiRail 25 este destinata realizarii unei prinderi directe pentru module fotovoltaice pe acoperisuri inclinate cu invelitoare metalica. Componenta imbina functia de conectare la acoperis cu cea de sina de montaj, contribuind la o configuratie compacta, cu un numar redus de piese. Este conceputa pentru montarea modulelor in orientare landscape si beneficiaza de confirmare statica prin software-ul de proiectare al sistemului.

Componenta are lungimea de 250 mm, latimea de 39 mm si inaltimea de 32 mm. Este fabricata din aluminiu EN AW 6063 T66, cu element din EPDM, iar finisajul este aluminiu natur. Greutatea declarata este de 0,148 kg. Produsul este certificat MCS si este compatibil cu sistemele MultiRail si InsertionRail.

Montajul se realizeaza direct pe tabla profilata, cu suruburi autoforante pentru tabla, conform instructiunilor de instalare si proiectului tehnic. Pentru suportul metalic trebuie verificata grosimea tablei, respectiv minimum 0,4 mm pentru otel si minimum 0,5 mm pentru aluminiu; latimea nervurii de fixare trebuie sa fie de cel putin 22 mm. Fixarea modulelor se completeaza cu cleme si accesorii compatibile, selectate in functie de rama panoului si configuratia proiectului.

Pentru siguranta instalatiei, distantele dintre punctele de fixare, tipul suruburilor, pozitionarea sinei si incarcarile din vant si zapada trebuie determinate in proiectarea sistemului. Montajul trebuie executat numai pe suport metalic in stare buna, cu respectarea instructiunilor producatorului si a cerintelor locale aplicabile instalatiilor fotovoltaice. Se recomanda verificarea etanseitatii zonei de prindere si realizarea legarii la pamant si a echipotentializarii conform proiectului.

Intrebari frecvente

Pentru ce tip de acoperis este utilizata sina MultiRail 25?

Este destinata montajului direct al modulelor fotovoltaice pe acoperisuri inclinate cu invelitoare din tabla profilata metalica.

Care sunt dimensiunile sinei MultiRail 25?

Sina are lungimea de 250 mm, latimea de 39 mm si inaltimea de 32 mm.

Din ce materiale este realizata sina?

Componenta este realizata din aluminiu EN AW 6063 T66 si EPDM.

Cum se fixeaza sina pe acoperis?

Fixarea se face cu suruburi autoforante pentru tabla, conform instructiunilor de montaj si configuratiei calculate pentru proiect.

Ce conditii trebuie sa indeplineasca tabla acoperisului?

Tabla trebuie sa aiba minimum 0,4 mm grosime pentru otel sau minimum 0,5 mm pentru aluminiu, iar nervura de fixare trebuie sa aiba o latime de cel putin 22 mm.
