Descriere

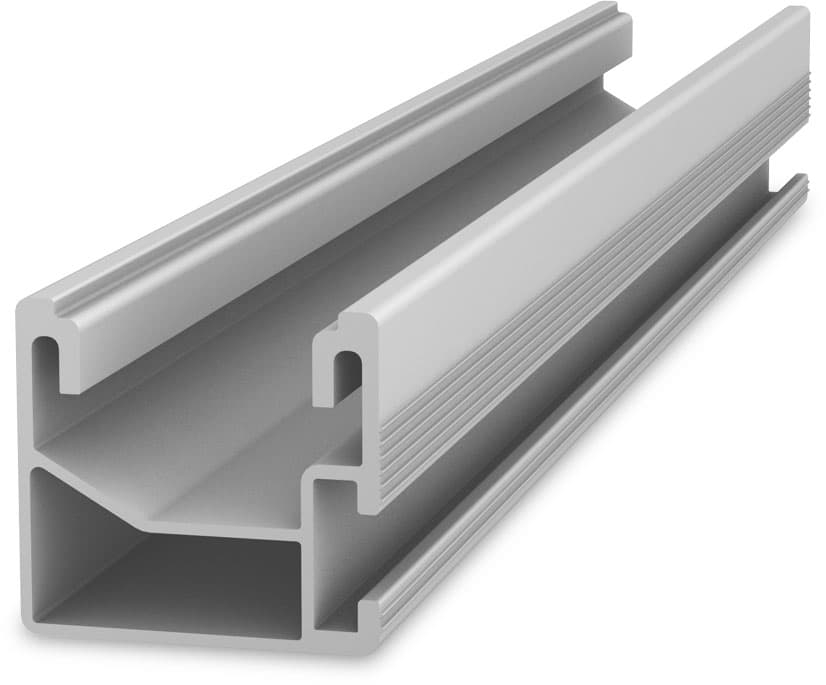

SingleRail 36 este o sina portanta pentru realizarea structurii de sustinere a modulelor fotovoltaice. Profilul cu conectare laterala permite integrarea in configuratii de montaj adaptate diferitelor tipuri de prindere pe acoperis. Este destinata proiectelor fotovoltaice rezidentiale, comerciale sau industriale, pe acoperisuri inclinate si pe terase, in cadrul sistemelor compatibile.

Sina are lungimea de 4,40 m, inaltimea de 36 mm si latimea de 39,4 mm. Este fabricata din aluminiu EN AW 6063 T66, cu finisaj de aluminiu brut. Greutatea unei sine este de 3,39 kg. Profilul este prevazut pentru utilizare in sistemul SingleRail si in sistemul TiltUp Vento.

Montajul se realizeaza impreuna cu elementele de fixare si accesoriile compatibile prevazute de configuratia structurii. Conectarea laterala faciliteaza formarea randurilor de sine, iar pozitionarea suportilor, a imbinarilor si a clemelor pentru module trebuie stabilita conform proiectului tehnic al instalatiei.

Pentru siguranta structurii, dimensionarea trebuie verificata in functie de tipul acoperisului, distanta dintre punctele de fixare, incarcarile din vant si zapada, geometria campului fotovoltaic si caracteristicile modulelor. Se recomanda utilizarea exclusiv a componentelor compatibile si respectarea instructiunilor de montaj, precum si a calculelor statice realizate pentru proiect.

Intrebari frecvente

Pentru ce tipuri de acoperis poate fi utilizata sina SingleRail 36?

Este prevazuta pentru aplicatii pe acoperisuri inclinate si pe terase, ca parte a unei structuri fotovoltaice configurate cu accesorii compatibile.

Care sunt dimensiunile sinei?

Sina are lungimea de 4,40 m, inaltimea de 36 mm si latimea de 39,4 mm.

Din ce material este fabricata?

Profilul este realizat din aluminiu EN AW 6063 T66, cu finisaj de aluminiu brut.

Este necesar un calcul al structurii de montaj?

Da. Pozitia punctelor de fixare si configuratia finala trebuie stabilite printr-un calcul care tine cont de acoperis, vant, zapada, module si conditiile specifice proiectului.

Cu ce sisteme de montaj este compatibila?

Este prevazuta pentru utilizare in sistemele SingleRail si TiltUp Vento, impreuna cu componentele compatibile ale configuratiei alese.
