Descriere

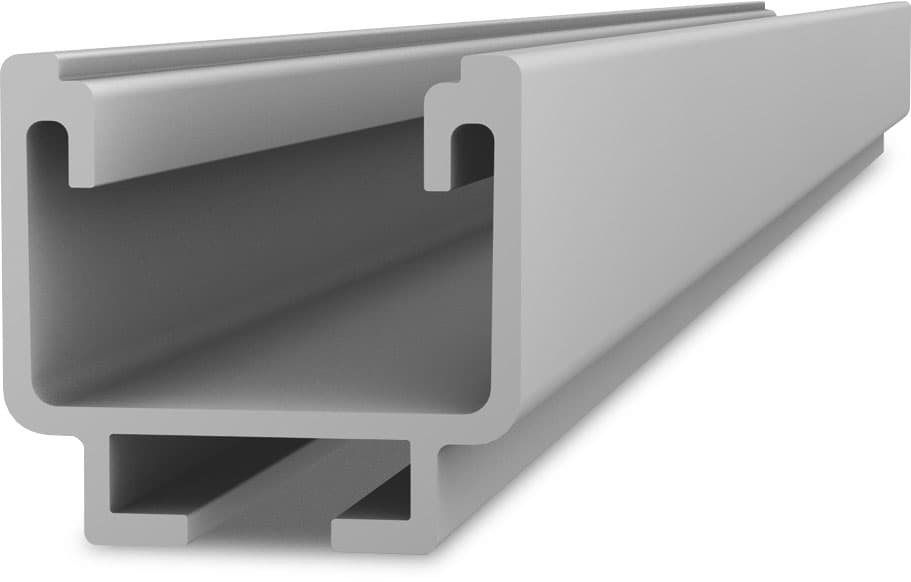

SolidRail Light este o sina de montaj pentru realizarea structurii de sustinere a modulelor fotovoltaice pe acoperis inclinat. Profilul este destinat utilizarii flexibile cu diferite tipuri de conexiuni la acoperis din sistemul compatibil SolidRail si permite verificarea statica a configuratiei in aplicatia K2 Base.

Sina are lungimea de 2.10 m si este realizata din aluminiu EN AW 6063 T66. Sectiunea profilului are latimea de 39.5 mm si inaltimea de 37 mm, iar greutatea liniara este de 0.848 kg pe metru. Valorile momentului de rezistenta sunt Wx 2250 mm3 si Wy 3540 mm3. Profilul nu are canal de cablu integrat si nici canal de cablu optional.

Montajul se realizeaza impreuna cu elementele de fixare compatibile ale sistemului SolidRail, alese in functie de tipul invelitorii, geometria acoperisului si proiectul structurii. Pentru prelungirea traseului de sina se utilizeaza un kit de conector compatibil pentru profilele SolidRail Light, iar pozitionarea prinderilor si a modulelor trebuie stabilita prin proiectarea sistemului.

Dimensionarea structurii trebuie efectuata pentru fiecare lucrare, tinand cont de zona de vant, incarcarile din zapada, inclinatia acoperisului, tipul suportului si caracteristicile modulelor fotovoltaice. Respectati instructiunile de montaj ale sistemului, folositi numai componente compatibile si verificati strangerea tuturor elementelor de fixare. Produsul este marcat ca articol in retragere din gama, astfel ca disponibilitatea componentelor compatibile trebuie confirmata inaintea proiectarii.

Intrebari frecvente

Pentru ce se utilizeaza sina SolidRail Light de 2.10 m?

Este utilizata ca profil de sustinere in structuri pentru module fotovoltaice montate pe acoperis inclinat, impreuna cu elemente de fixare compatibile pentru tipul de invelitoare.

Din ce material este fabricata sina?

Profilul este fabricat din aluminiu EN AW 6063 T66.

Care sunt dimensiunile profilului?

Sina are lungimea de 2.10 m, latimea de 39.5 mm si inaltimea de 37 mm.

Are sina canal pentru cabluri?

Nu. Profilul nu include canal de cablu integrat si nu este prevazut cu canal de cablu optional.

Este necesara verificarea structurii inainte de montaj?

Da. Configuratia trebuie dimensionata pentru proiectul concret, in functie de acoperis, distantele dintre punctele de prindere, incarcarile de vant si zapada, precum si de modulele utilizate.
