Descriere

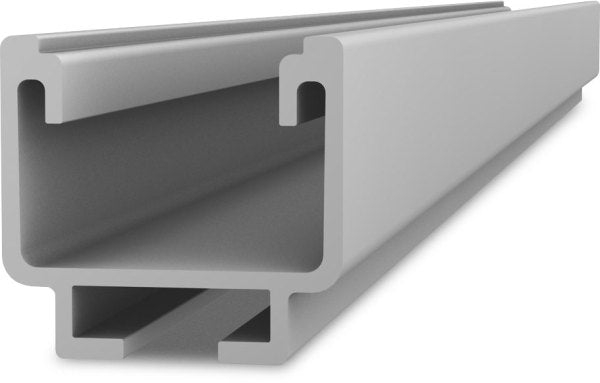

SolidRail Light este o sina de montaj destinata realizarii structurii de sustinere pentru panouri fotovoltaice pe acoperisuri inclinate. Profilul permite utilizarea variabila cu elemente de fixare pentru diferite tipuri de acoperis, fiind potrivit pentru configurarea randurilor de module in instalatii rezidentiale, comerciale sau industriale. Sina beneficiaza de verificare statica in software-ul dedicat de proiectare al sistemului.

Profilul are lungimea de 5,50 m, inaltimea de 37 mm si latimea de 39,5 mm. Este fabricat din aluminiu EN AW-6063 T66 si are o masa de aproximativ 0,85 kg/m. Pentru evaluarea structurala, profilul are modul de rezistenta Wx de 2250 mm3 si Wy de 3540 mm3. Nu dispune de canal de cablu integrat sau optional.

Montajul se realizeaza impreuna cu componentele compatibile ale sistemului de prindere, alese in functie de tipul invelitorii, structura suport si configuratia campului fotovoltaic. Pentru prelungirea traseului de montaj se utilizeaza conectorul dedicat pentru sinele din gama Light. Pozitionarea sinei, distantele dintre punctele de ancorare si dispunerea clemelor pentru module trebuie stabilite prin proiectarea structurii.

Sina trebuie instalata exclusiv pe o substructura dimensionata corespunzator, cu respectarea instructiunilor de montaj ale sistemului si a calculelor statice pentru amplasamentul concret. Se vor lua in considerare incarcarile din vant, zapada, greutatea modulelor, particularitatile acoperisului si reglementarile locale. Montajul este recomandat a fi executat de personal calificat, folosind doar accesorii compatibile si elemente de fixare adecvate.

Intrebari frecvente

Pentru ce se foloseste sina SolidRail Light?

Este utilizata ca profil portant in structuri de montaj pentru panouri fotovoltaice instalate pe acoperisuri inclinate.

Care sunt dimensiunile profilului?

Sina are lungimea de 5,50 m, latimea de 39,5 mm si inaltimea de 37 mm.

Din ce material este realizata sina?

Profilul este fabricat din aluminiu EN AW-6063 T66.

Are sina canal pentru cabluri?

Nu, acest profil nu are canal de cablu integrat si nici canal de cablu optional.

Cum se stabileste numarul punctelor de fixare?

Numarul si pozitia punctelor de fixare se stabilesc prin proiectarea structurii, in functie de acoperis, incarcarile locale, tipul modulelor si configuratia instalatiei.
