Descriere

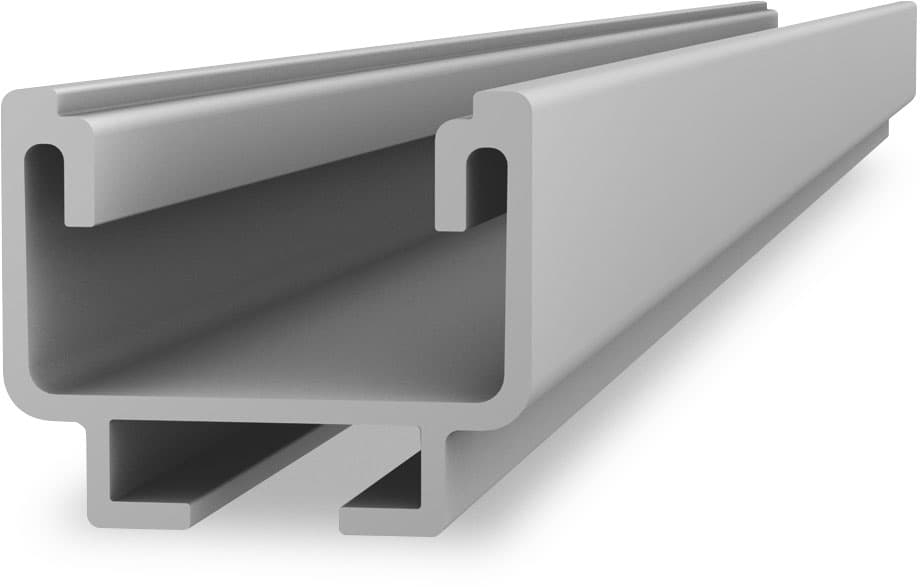

SolidRail UltraLight este o sina de montaj pentru realizarea structurii de sustinere a panourilor fotovoltaice pe acoperisuri inclinate. Profilul face parte din sistemul SolidRail si permite utilizarea variabila cu diferite solutii de fixare pentru acoperis, in functie de configuratia proiectului si de tipul invelitorii.

Sina are lungimea de 5.50 m, latimea de 39 mm si inaltimea de 32 mm. Este fabricata din aluminiu EN AW 6063 T66, iar masa specifica este de 0.7 kg pe metru, corespunzand unei greutati de aproximativ 3.85 kg pentru piesa intreaga. Profilul este destinat aplicatiilor pe acoperis inclinat si utilizarii in cadrul sistemului SolidRail.

Montajul se realizeaza impreuna cu elementele de prindere compatibile ale sistemului, alese in functie de substructura si de tipul acoperisului. Sina se fixeaza pe conexiunile de acoperis, iar panourile fotovoltaice se monteaza pe structura cu cleme si accesorii compatibile. Pentru prelungirea traseului de montaj se pot utiliza conectori de sina dedicati sistemului SolidRail.

Dimensionarea structurii trebuie realizata pentru conditiile concrete ale proiectului, inclusiv tipul acoperisului, distanta dintre punctele de prindere, incarcarea din vant si zapada, geometria campului fotovoltaic si cerintele locale. Se recomanda verificarea configuratiei prin K2 Base si instalarea de catre personal calificat, cu respectarea instructiunilor sistemului si a regulilor de siguranta pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este potrivita sina SolidRail UltraLight?

Este destinata structurilor fotovoltaice instalate pe acoperisuri inclinate, impreuna cu elemente de prindere compatibile alese pentru tipul de invelitoare si substructura.

Care sunt dimensiunile profilului?

Sina are lungimea de 5.50 m, latimea de 39 mm si inaltimea de 32 mm.

Din ce material este realizata sina?

Profilul este realizat din aluminiu EN AW 6063 T66, material potrivit pentru structuri usoare de montaj fotovoltaic.

Este necesara o verificare structurala a montajului?

Da. Distantele dintre prinderi si configuratia finala trebuie stabilite in functie de acoperis, vant, zapada si dispunerea panourilor. Se recomanda validarea proiectului cu instrumentul de proiectare al sistemului si respectarea instructiunilor de montaj.

Se poate prelungi structura pe o lungime mai mare?

Da, sinele pot fi conectate cu accesorii de imbinare compatibile din sistemul SolidRail, pentru realizarea randurilor de montaj necesare proiectului.
