Descriere

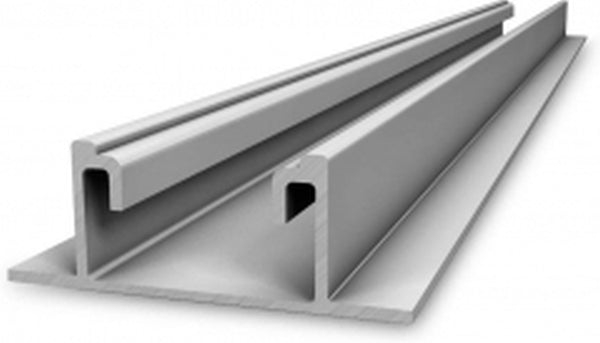

SpeedRail 22 este o sina de montaj pentru structuri fotovoltaice, destinata in principal acoperisurilor inclinate cu tabla cutata trapezoidala. Produsul poate fi utilizat si ca sina de baza in configuratii pentru acoperis plat din gama Dome. Denumirea SpeedRail este asociata ulterior cu familia BasicRail, pastrand aceeasi functie de sina de montaj rapida.

Sina are lungimea de 5.50 m, latimea de 63 mm si inaltimea de 22.5 mm. Este realizata din aluminiu EN AW-6063 T66 si are o greutate specifica de 0.64 kg pe metru. Momentul de rezistenta Wx este de 1080 mm3, iar momentul de rezistenta Wy este de 2460 mm3. Profilul nu include canal de cablu si nu permite adaugarea unui canal de cablu optional.

Pentru montaj pe tabla cutata, sina se utilizeaza impreuna cu cleme dedicate BasicClip sau SpeedClip, care se fixeaza in invelitoare conform configuratiei proiectate. Pe acoperis plat, poate functiona ca sina de baza pentru sisteme compatibile din familia Dome. Dimensionarea structurii, numarul punctelor de fixare si distantele dintre acestea trebuie stabilite prin proiectare, cu verificare statica in K2 Base.

Utilizarea este recomandata numai pe suporturi cu capacitate portanta confirmata si cu respectarea instructiunilor de montaj ale sistemului. Pentru tabla de otel este necesara o grosime de minimum 0.4 mm, iar pentru tabla de aluminiu minimum 0.5 mm; latimea nervurii trebuie sa fie de cel putin 22 mm. In cazul panourilor sandwich, compatibilitatea si aprobarea producatorului panoului trebuie verificate inainte de instalare.

Intrebari frecvente

Pentru ce tip de acoperis este utilizata sina SpeedRail 22?

Este destinata in principal montajului sistemelor fotovoltaice pe acoperisuri inclinate cu tabla cutata trapezoidala, impreuna cu cleme de fixare compatibile.

Care sunt dimensiunile sinei?

Sina are lungimea de 5.50 m, latimea de 63 mm si inaltimea de 22.5 mm.

Din ce material este fabricata sina de montaj?

Profilul este realizat din aluminiu EN AW-6063 T66, cu o greutate specifica de 0.64 kg pe metru.

Poate fi folosita si pe acoperis plat?

Da, poate fi utilizata ca sina de baza in configuratii compatibile pentru sisteme de acoperis plat din familia Dome.

Are sina canal integrat pentru cabluri?

Nu. Profilul nu are canal de cablu integrat si nici optiune pentru canal de cablu suplimentar.
