Setul conector pentru sina SingleRail este destinat realizarii unei imbinari mecanice intre doua sine de montaj aliniate cap la cap. Permite prelungirea traseului de sina in structurile fotovoltaice, pentru configuratii adaptate dimensiunilor campului de panouri si proiectului de montaj. Este compatibil cu imbinarea a doua sine SingleRail 36 sau a doua sine SingleRail 50; nu este destinat conectarii intre profile de tipuri diferite.

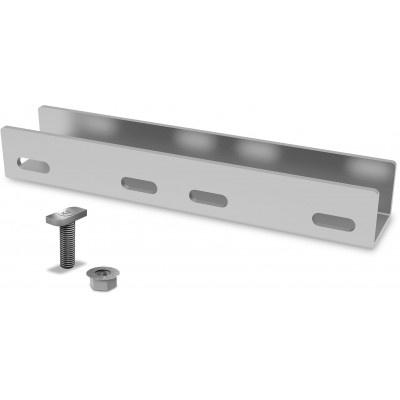

Pachetul include un conector de sina din aluminiu EN AW 6063 T66, patru suruburi cu cap ciocan M8x20 din otel inoxidabil A2 si patru piulite cu flansa zimtata M8 din otel inoxidabil A2. Conectorul are lungimea de 250 mm, iar greutatea setului este de aproximativ 0,37 kg. Constructia combina rezistenta mecanica a aliajului de aluminiu cu rezistenta la coroziune a elementelor de fixare din inox.

La montaj, cele doua sine se aseaza cap la cap, iar conectorul se pozitioneaza centrat peste rostul dintre profile. Fixarea se realizeaza cu cele patru suruburi cu cap ciocan si piulitele de blocare incluse, utilizand un cuplu de strangere de 16 Nm. Imbinarea nu trebuie amplasata in zona unui element de prindere pe acoperis, iar pozitia finala trebuie stabilita in conformitate cu planul static si schema de montaj a structurii.

Pentru functionare corecta si siguranta, montajul trebuie efectuat numai de personal instruit, cu respectarea instructiunilor sistemului, a reglementarilor locale si a cerintelor de protectie la cadere. Nu se monteaza cleme de panou direct peste rostul sinelor sau la capatul sinei; se pastreaza minimum 50 mm intre marginea ramei modulului si rostul sau extremitatea profilului. Verifica sarcinile de vant si zapada, capacitatea structurii suport si compatibilitatea tuturor componentelor inainte de instalare.

Intrebari frecvente

La ce se foloseste acest set conector?
Se foloseste pentru imbinarea cap la cap a doua sine de montaj, astfel incat traseul de sina sa poata fi prelungit in structura fotovoltaica.

Cu ce sine este compatibil?
Este destinat conectarii a doua sine SingleRail 36 sau a doua sine SingleRail 50.

Ce contine pachetul?
Pachetul contine un conector din aluminiu, patru suruburi cu cap ciocan M8x20 si patru piulite cu flansa zimtata M8 din otel inoxidabil A2.

Care este cuplul de strangere recomandat?
Pentru fixarea conectorului de sina se utilizeaza un cuplu de strangere de 16 Nm, conform instructiunilor de montaj ale sistemului.

Poate fi montata o clema de panou peste imbinarea sinelor?
Nu. Clemele de panou nu se monteaza direct peste rostul dintre sine sau la extremitatea sinei; se pastreaza minimum 50 mm fata de marginea ramei modulului.
