Descriere

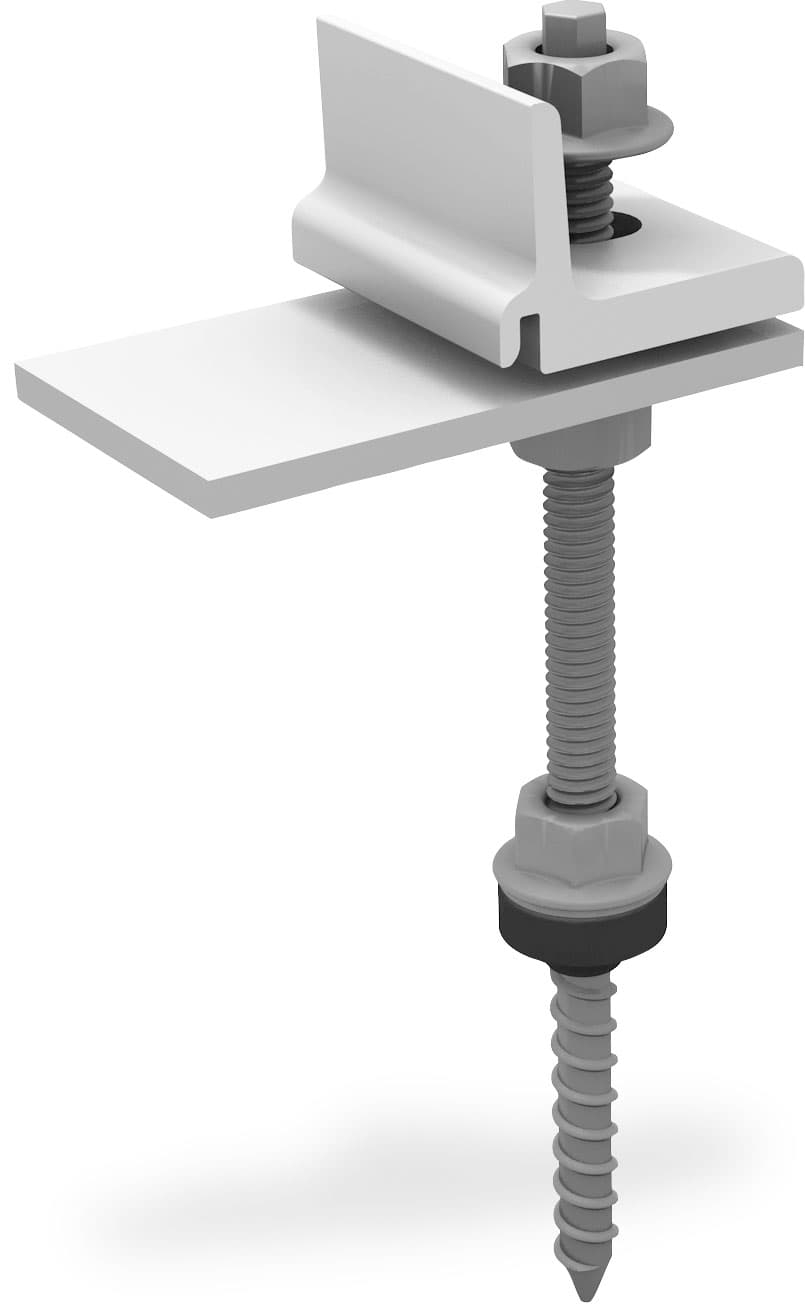

SingleRail Climber HangerBolt M10x250 este un set de prindere preasamblat pentru realizarea punctelor de fixare ale structurii fotovoltaice pe substructuri din lemn. Este destinat utilizarii impreuna cu sistemul de montaj SingleRail, in special la acoperisuri inclinate cu invelitoare ondulata din fibrociment. Elementul Climber permite conectarea profilului de montaj la surubul de tip hanger bolt, pentru o configuratie ordonata a structurii de sustinere a panourilor fotovoltaice.

Surubul are filet metric M10, diametru de 10 mm si lungime totala de 250 mm. Lungimea filetului metric este de 85 mm, iar portiunea de filet pentru lemn are 67 mm. Setul include un Climber 36 50 din aluminiu EN AW 6063 T66, placa adaptoare din aluminiu, surubul din inox A2 40 cu garnitura EPDM, trei piulite cu flansa zimtata M10 din inox A2 si o saiba cu diametru mare 10.5 x 30 x 1.5 mm din inox A2. Domeniul de reglaj al ansamblului este de 37 pana la 44.3 mm, iar actionarea pentru montaj este cu hexagon SW 7.

Montajul se realizeaza prin pozitionarea surubului in elementul portant din lemn, dupa stabilirea punctelor de prindere conform proiectului structurii fotovoltaice. Garnitura EPDM se aseaza la trecerea prin invelitoare pentru etansarea zonei de fixare. Profilul SingleRail se introduce in elementul Climber, apoi se regleaza pozitia necesara si se fixeaza cu elementele preasamblate ale ansamblului.

Pentru o instalare sigura, dimensionarea punctelor de fixare trebuie facuta in functie de tipul acoperisului, sectiunea si starea substructurii din lemn, incarcarile de vant si zapada, precum si configuratia campului fotovoltaic. Se recomanda respectarea instructiunilor de montaj ale sistemului, utilizarea unei unelte compatibile cu hexagonul SW 7 si verificarea etanseitatii garniturii dupa fixare. Nu se utilizeaza ca element de prindere independent pentru aplicatii sau materiale neprevazute de sistem.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest set de fixare?

Este destinat in principal acoperisurilor inclinate cu invelitoare ondulata din fibrociment, atunci cand structura portanta este din lemn.

Ce dimensiuni are surubul din set?

Surubul are filet M10, diametru de 10 mm si lungime totala de 250 mm. Filetul metric are 85 mm, iar filetul pentru lemn are 67 mm.

Ce componente sunt incluse in ansamblu?

Ansamblul include elementul Climber 36 50, placa adaptoare, surubul cu garnitura EPDM, trei piulite M10 cu flansa zimtata si o saiba cu diametru mare.

Este necesara etansarea la trecerea prin invelitoare?

Da. Setul include o garnitura EPDM care trebuie pozitionata corect la zona de trecere prin invelitoare, conform instructiunilor de montaj ale sistemului.

Cu ce profil de montaj este compatibil?

Este proiectat pentru utilizare in cadrul sistemului de montaj SingleRail.
