Descriere

SolarFastener este un element de ancorare destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din fibrocement ondulat. Este proiectat pentru fixarea componentelor de sustinere pe substructuri din lemn si poate fi utilizat in configuratii de montaj din sistemele SolidRail si InsertionRail. Garnitura dedicata pentru fibrocement contribuie la realizarea unei strapungeri etanse a invelitorii atunci cand produsul este instalat corect.

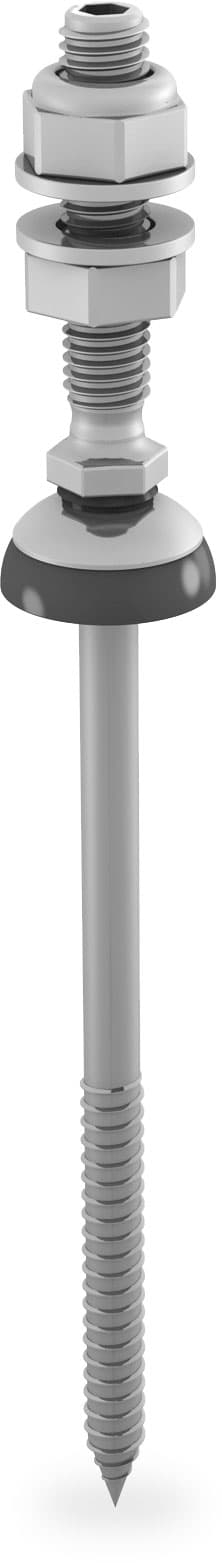

Elementul de fixare are surub de dimensiune 8x100 mm si tija filetata M10x50. Corpul este realizat din otel inoxidabil A2, iar ansamblul include material EPDM pentru etansare. Lungimea surubului este de 100 mm, greutatea este de aproximativ 0,085 kg, iar unitatea de vanzare este de 25 bucati. Produsul este destinat aplicatiilor pe acoperis inclinat, cu substructura din lemn.

Montajul se realizeaza prin pozitionarea fixa in elementul portant din lemn, dupa pregatirea corespunzatoare a gaurilor in functie de materialele traversate. Pentru configuratiile M10 prezentate in instructiunile de montaj, diametrul de pregaurire indicat este de 14 mm pentru fibrocement ondulat si 7 mm pentru lemn. Adancimea minima de insurubare in lemn trebuie sa fie de cel putin 40 mm. Pentru conectarea la sina pot fi necesare, in functie de proiect, placa adaptoare M10, piulita flansa M10 si elementele de prindere compatibile ale structurii.

Instalarea trebuie realizata numai de personal calificat, conform proiectului de rezistenta, instructiunilor actuale ale sistemului de montaj si reglementarilor locale aplicabile. Se verifica inainte capacitatea portanta a acoperisului, geometria invelitorii, adancimea de ancorare si etanseitatea zonei strapunse. Elementul nu trebuie utilizat ca punct de sprijin sau ajutor pentru urcare pe acoperis. Respectarea instructiunilor de montaj, a masurilor de protectie la cadere si a cerintelor de impamantare este esentiala pentru o instalatie sigura.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest element de fixare?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu invelitoare din fibrocement ondulat si substructura din lemn.

Ce dimensiuni are elementul de fixare?

Are surub de 8x100 mm si tija filetata M10x50.

Din ce materiale este realizat?

Componenta metalica este din otel inoxidabil A2, iar etansarea include material EPDM.

Este compatibil cu sinele de montaj?

Este indicat pentru configuratii din sistemele SolidRail si InsertionRail. Alegerea adaptoarelor, piulitelor si a celorlalte componente se face conform proiectului structurii.

Este necesara pregaurirea la montaj?

Da. In instructiunile de montaj pentru configuratiile M10 sunt indicate 14 mm pentru fibrocement ondulat si 7 mm pentru lemn, iar adancimea minima de insurubare in lemn este de 40 mm.
