Descriere

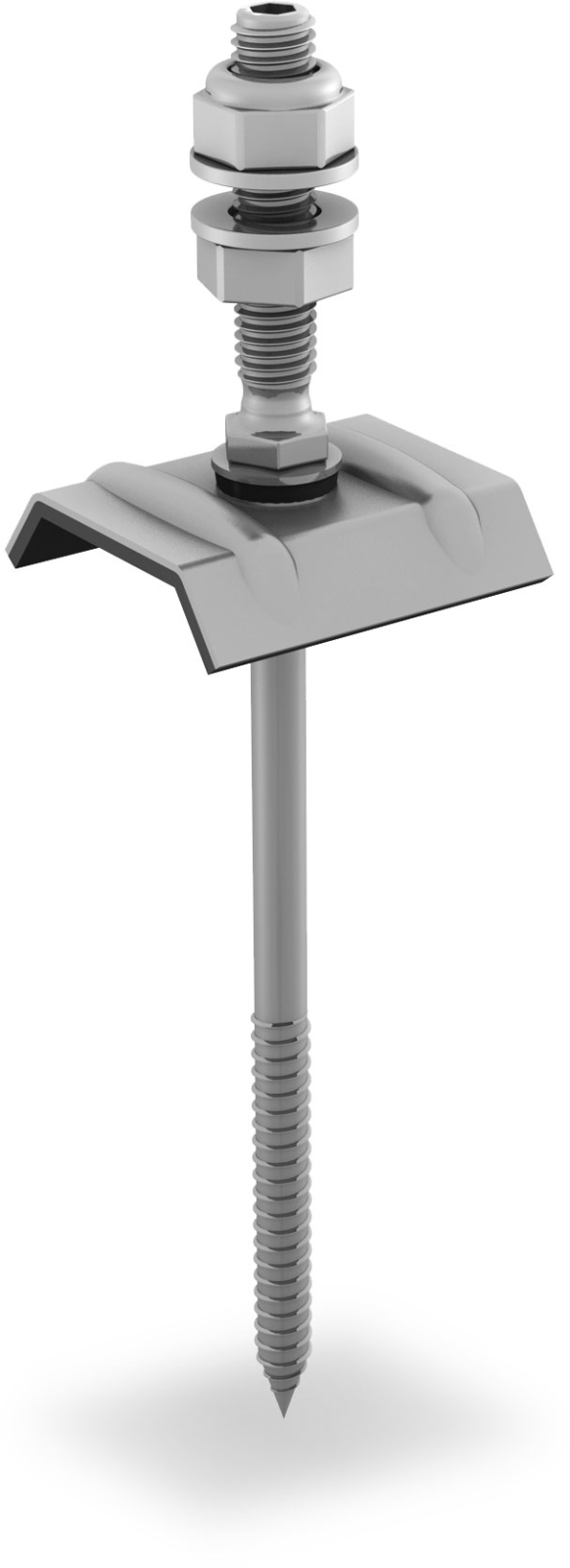

Solarfastener 8x100/70 cu calota este un element de fixare pentru realizarea punctelor de ancorare ale structurii fotovoltaice pe substructura din lemn. Este destinat aplicatiilor pe acoperisuri inclinate si permite montarea sistemelor de sine compatibile din gama SolidRail si InsertionRail. Solutia este potrivita pentru acoperisuri din tabla trapezoidala, tabla ondulata si elemente sandwich.

Elementul de fixare are lungimea surubului de 100 mm si filet metric M10x70. Este realizat din otel inoxidabil A2, iar elementele de etansare sunt din EPDM. Configuratia include saiba de etansare E16 si calota ORKAN, componente concepute pentru inchiderea corecta a zonei de strapungere a invelitorii. Produsul beneficiaza de Evaluare Tehnica Europeana ETA.

Montajul se efectueaza prin pozitionarea fixarii in raport cu profilul acoperisului si ancorarea acesteia in substructura din lemn. Calota si saiba de etansare trebuie asezate corect pentru a proteja zona de trecere prin invelitoare. Pentru conectarea sinei se utilizeaza componente compatibile cu filet M10, iar placa adaptoare M10 poate fi selectata separat ca accesoriu de interfata.

Inainte de instalare trebuie verificata compatibilitatea cu geometria invelitorii, inclusiv latimea nervurii superioare, inaltimea profilului si deschiderea utila a nervurii inferioare. Alegerea calotei trebuie corelata cu profilul si culoarea acoperisului. Montajul trebuie realizat conform instructiunilor sistemului, proiectului tehnic si cerintelor de etanseitate ale acoperisului.

Intrebari frecvente

Pentru ce tip de substructura este destinat acest element de fixare?

Este destinat ancorarii in substructuri din lemn, pentru realizarea punctelor de fixare ale structurii fotovoltaice.

Pe ce tipuri de invelitoare poate fi utilizat?

Este adecvat pentru tabla trapezoidala, tabla ondulata si elemente sandwich, pe acoperisuri inclinate.

Ce dimensiuni are surubul?

Surubul are lungimea de 100 mm, iar filetul metric superior este M10x70.

Include componente pentru etansare?

Da. Configuratia include saiba de etansare E16 si calota ORKAN, utilizate pentru etansarea zonei de strapungere a invelitorii.

Cu ce sisteme de sine este compatibil?

Poate fi utilizat in sisteme de montaj cu sine SolidRail si InsertionRail. Pentru conectare pot fi necesare componente de interfata compatibile cu filet M10.
