Descriere

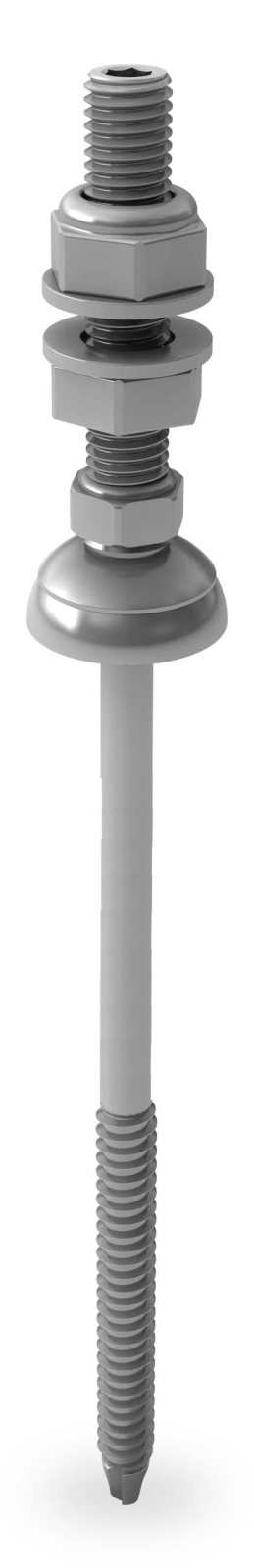

Solarfastener 8x115/50 este un element de fixare pentru realizarea punctelor de ancorare ale structurii fotovoltaice pe acoperisuri inclinate cu invelitoare din fibrociment ondulat. Este proiectat pentru fixarea componentelor sistemelor de montaj SolidRail si InsertionRail pe substructura din otel, oferind o conexiune mecanica intre acoperis si profilul de montaj.

Piesa are lungimea surubului de 115 mm si filet superior metric M10x50. Zona de prindere este de 44-85 mm. Constructia include varf calit pentru patrunderea in substructura din otel, iar materialele declarate sunt otel inoxidabil A2 si EPDM. Greutatea unei piese este de aproximativ 0,094 kg, iar unitatea de vanzare este de 25 bucati.

Pentru montaj, elementul se pozitioneaza in punctul stabilit prin proiectul structurii, astfel incat prinderea sa fie realizata corect in substructura metalica. Filetul M10 permite conectarea cu componentele compatibile ale structurii, inclusiv cu placa adaptoare M10 si elementele de fixare corespunzatoare. Alegerea pozitiei, a distantei intre punctele de ancorare si a configuratiei sinei se face conform calculului static al proiectului.

Montajul trebuie executat exclusiv de personal calificat, cu verificarea prealabila a capacitatii portante a acoperisului si a substructurii din otel. Etanseitatea invelitorii trebuie mentinuta prin instalarea corecta a garniturii, iar reglementarile locale de constructii, protectie la cadere, impamantare si protectie la trasnet trebuie respectate. Elementul nu este destinat utilizarii ca punct de sprijin sau acces pe acoperis.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest element de fixare?

Este destinat acoperisurilor inclinate cu invelitoare din fibrociment ondulat si substructura din otel.

Ce dimensiuni de filet are produsul?

Elementul are surub de 115 mm si filet superior metric M10x50.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele de montaj InsertionRail si SolidRail.

Care este zona de prindere admisa?

Zona de prindere declarata este cuprinsa intre 44 si 85 mm.

Din ce materiale este realizat?

Componenta este realizata din otel inoxidabil A2 si include garnitura din EPDM.
