Descriere

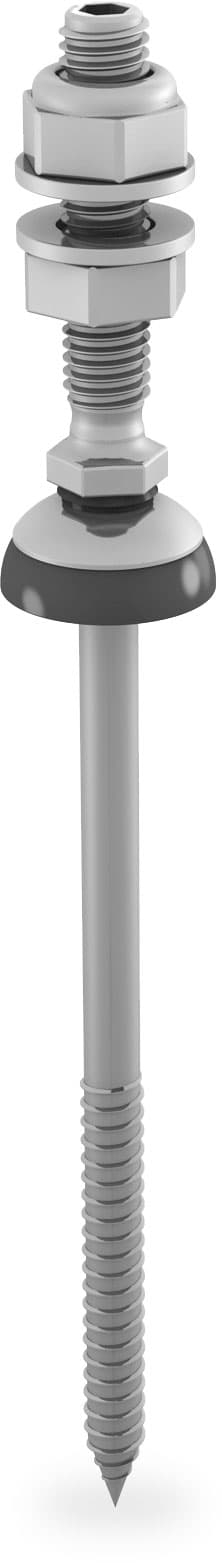

Solarfastener 8x130/50 este un element de fixare destinat realizarii punctelor de ancorare pentru structuri fotovoltaice instalate pe acoperisuri inclinate cu invelitoare din fibrociment ondulat. Este proiectat pentru fixarea in substructura din lemn si pentru integrarea in sistemele de sine InsertionRail si SolidRail, asigurand o baza de montaj pentru sustinerea sinelor portante ale panourilor fotovoltaice.

Elementul are dimensiunea de insurubare 8x130 mm si filet metric superior M10x50. Corpul este realizat din otel inoxidabil A2, iar ansamblul include material EPDM pentru etansare. Lungimea de insurubare declarata este de 130 mm, greutatea unei piese este de aproximativ 0,095 kg, iar unitatea de ambalare este de 25 bucati.

Pentru montaj pe fibrociment ondulat cu substructura din lemn, pozitia punctelor de fixare se stabileste conform proiectului static. Ghidul de montaj indica realizarea unei gauri de 11 mm in profilul de fibrociment si de 5,5 mm in substructura din lemn pentru elementele de fixare cu diametrul de 8 mm. Garnitura pentru fibrociment este preasamblata, iar placa adaptoare M10 se monteaza ulterior pentru conectarea sinei portante.

Instalarea trebuie efectuata numai de personal calificat, cu verificarea capacitatii portante a acoperisului si a substructurii. Adancimea de insurubare prevazuta in calculul static trebuie respectata pentru obtinerea capacitatii de incarcare proiectate. Se vor aplica normele locale de constructii, protectie la cadere, impamantare si protectie la trasnet, precum si instructiunile sistemului de montaj si ale producatorului modulelor.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest element de fixare?

Este destinat acoperisurilor inclinate cu invelitoare din fibrociment ondulat si substructura din lemn.

Ce dimensiuni are filetul superior?

Elementul are filet metric superior M10x50 si lungime de insurubare de 130 mm.

Este necesara gaurirea prealabila la montajul pe fibrociment?

Da. Pentru aceasta configuratie, instructiunile de montaj indica o gaura de 11 mm in profilul de fibrociment si de 5,5 mm in substructura din lemn.

Din ce materiale este realizat?

Corpul este din otel inoxidabil A2, iar etansarea include material EPDM.

Cum se stabileste pozitia elementelor de fixare?

Pozitiile si distantele se stabilesc conform calculului static al proiectului, tinand cont de capacitatea portanta a acoperisului, vant, zapada si configuratia sistemului fotovoltaic.
