Descriere

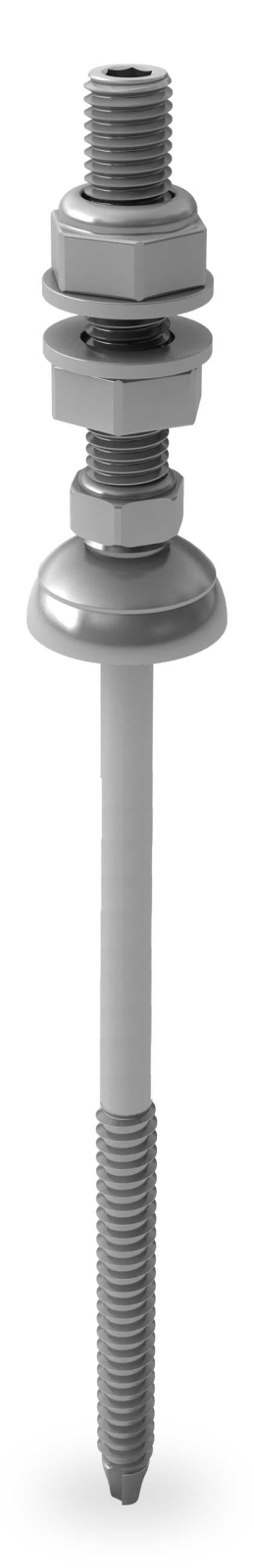

SolarFastener 8x155/50 I FZD este un element de ancorare pentru montajul structurilor de sustinere ale panourilor fotovoltaice pe substructuri din otel. Este proiectat pentru aplicatii cu invelitoare din fibrociment ondulat, unde este necesara realizarea unei prinderi mecanice prin acoperis catre suportul metalic.

Dimensiunea elementului de fixare este 8 x 155 mm, iar zona de filet pentru conectarea componentelor sistemului de montaj este M10 x 50 mm. Produsul este prevazut cu garnitura pentru fibrociment si cu varf de gaurire calit, configuratie destinata patrunderii in suportul din otel. Materialul declarat este otel inoxidabil A2, cu protectie de suprafata netratata.

Montajul se realizeaza prin insurubare, cu strapungerea invelitorii si fixarea directa in substructura din otel. Pozitionarea trebuie stabilita in functie de geometria acoperisului, grosimea invelitorii, caracteristicile suportului metalic si configuratia structurii fotovoltaice. Elementul este ajustabil in cadrul ansamblului de montaj, permitand conectarea componentelor compatibile ale structurii.

Pentru o instalare sigura, se recomanda respectarea instructiunilor sistemului de montaj, a proiectului de rezistenta si a cerintelor locale pentru actiunea vantului si a zapezii. Verificati capacitatea portanta a substructurii din otel, etanseitatea zonei de trecere prin invelitoare si utilizati sculele adecvate pentru a evita deteriorarea garniturii sau deformarea elementului de fixare.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest element de fixare?

Este destinat montajelor fotovoltaice pe acoperisuri din fibrociment ondulat, cu substructura din otel.

Ce dimensiuni are elementul de fixare?

Elementul are dimensiunea 8 x 155 mm si filet M10 x 50 mm pentru conectarea componentelor structurii de montaj.

Are garnitura pentru zona de trecere prin invelitoare?

Da, produsul este prevazut cu garnitura pentru fibrociment, indicata pentru aplicatii pe invelitori ondulate din acest material.

Este necesara perforarea acoperisului la montaj?

Da, montajul presupune strapungerea invelitorii si fixarea prin insurubare in substructura din otel.

Din ce material este realizat?

Este realizat din otel inoxidabil A2 si are varf de gaurire calit.
