Descriere

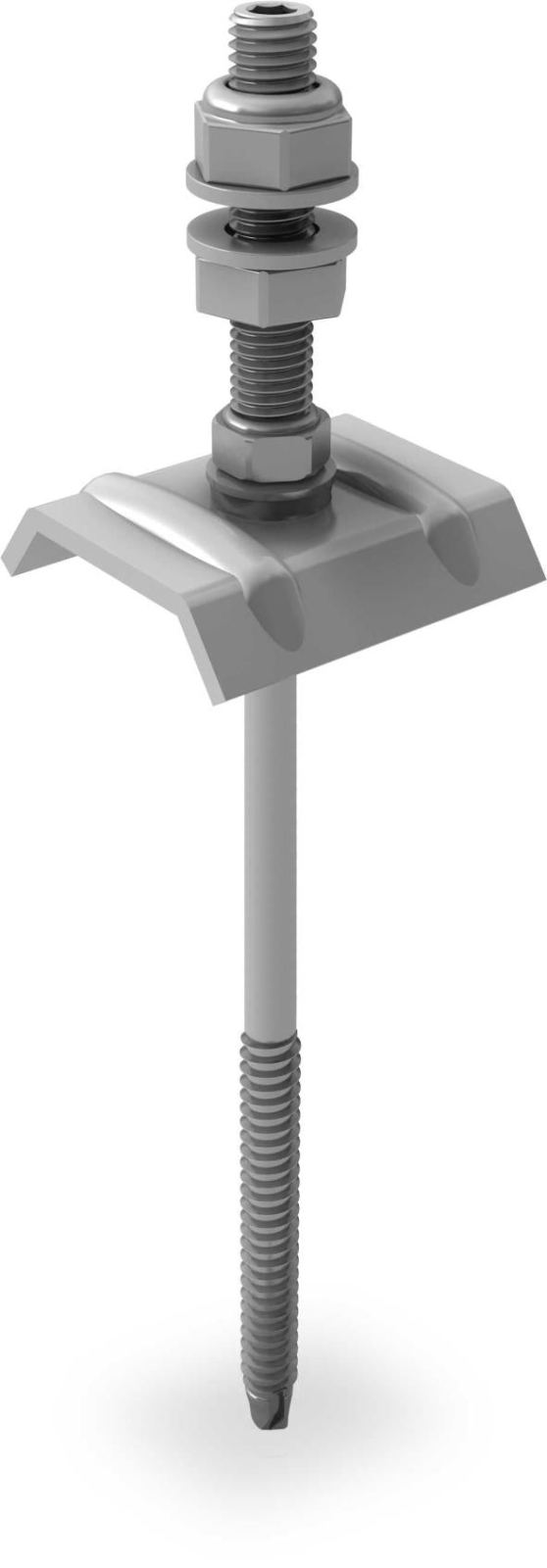

SolarFastener este un element de ancorare pentru sisteme fotovoltaice montate pe acoperis inclinat cu invelitoare din tabla trapezoidala si substructura din otel. Constructia cu calota permite realizarea punctului de fixare in zona profilata a tablei, iar tija filetata superioara asigura interfata pentru componentele structurii de montaj. Produsul este compatibil cu sistemele K2 SolidRail si K2 InsertionRail.

Elementul are lungimea surubului de 155 mm, dimensiunea 8x155 si filet M10x70. Intervalul de prindere confirmat este de 88 pana la 130 mm. Ansamblul include calota si varf de gaurire calit, fara placa adaptoare. Materialele declarate sunt otel inoxidabil A2 si EPDM, iar greutatea orientativa este de 0,11 kg pe bucata. Produsul beneficiaza de Evaluare Tehnica Europeana ETA 22 0762.

Montajul se realizeaza prin strapungerea acoperisului si ancorarea prin insurubare in substructura din otel. Inaintea alegerii si instalarii trebuie verificate latimea talpii superioare a profilului de otel, inaltimea profilului, latimea libera la talpa inferioara si geometria tablei trapezoidale. Pentru configurarea corecta a prinderii se respecta instructiunile de montaj ale sistemului de structura utilizat si calculul static al proiectului.

Produsul este destinat utilizarii profesionale pe acoperisuri inclinate si necesita penetrarea invelitorii. Nu se foloseste fara confirmarea compatibilitatii dintre calota, profilul tablei si substructura din otel. Etansarea, pozitionarea, cuplurile de strangere si distantele dintre punctele de fixare trebuie executate conform documentatiei tehnice aplicabile, proiectului de montaj si cerintelor locale privind siguranta la lucru pe acoperis.

Intrebari frecvente

Pentru ce tip de acoperis este destinat SolarFastener cu calota?

Este destinat fixarii structurilor fotovoltaice pe acoperisuri inclinate cu tabla trapezoidala si substructura din otel.

Care sunt dimensiunile principale ale elementului de fixare?

Surubul are dimensiunea 8x155, filet M10x70 si interval de prindere intre 88 si 130 mm.

Placa adaptoare este inclusa?

Nu. Elementul de fixare este furnizat fara placa adaptoare, aceasta fiind o componenta separata daca este necesara configuratiei de montaj.

Ce trebuie verificat inainte de montaj?

Se verifica geometria profilului de otel, forma tablei trapezoidale, compatibilitatea calotei, intervalul de prindere si cerintele de calcul static ale proiectului.

Din ce materiale este realizat produsul?

Materialele declarate sunt otel inoxidabil A2 si EPDM.
