Descriere

SolarFastener 8x200 M10x70 cu calota este un element de ancorare pentru realizarea punctelor de fixare ale structurii fotovoltaice in substructuri din lemn. Este destinat aplicatiilor pe acoperisuri inclinate cu invelitoare din tabla trapezoidala, tabla ondulata sau elemente sandwich si permite conectarea structurii de montaj de suportul din lemn.

Elementul are dimensiunea 8x200 si filet M10x70. Constructia utilizeaza otel inoxidabil A2 si EPDM, iar ansamblul include garnitura de etansare E16 si calota ORKAN. Produsul este destinat sistemelor InsertionRail si SolidRail, are masa de aproximativ 0,124 kg pe bucata si este livrat in unitate de vanzare de 25 bucati. Dispune de Evaluare Tehnica Europeana ETA 22/0762.

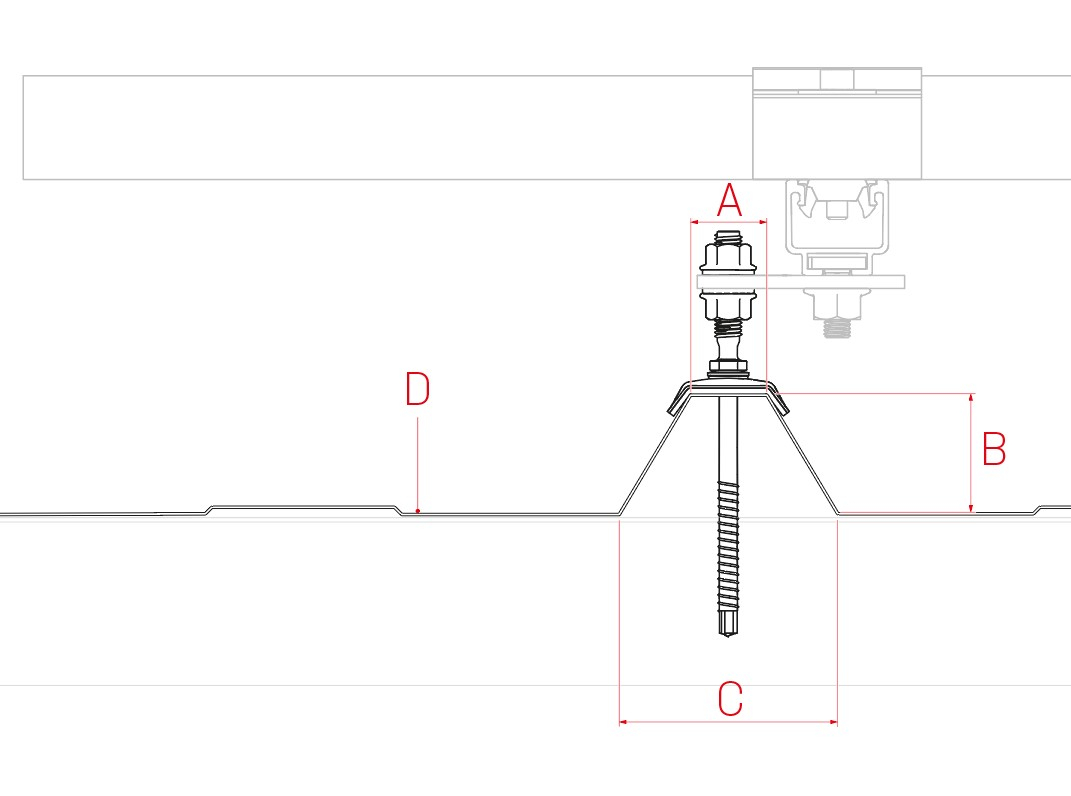

Montajul presupune perforarea controlata a invelitorii si insurubarea in substructura din lemn, cu pozitionarea corecta a calotei pe profilul acoperisului. Pentru configurarea corecta a prinderii trebuie verificate latimea coamei superioare a profilului, inaltimea profilului, latimea libera la baza profilului si culoarea acoperisului conform RAL. Alegerea lungimii si a pozitiei de montaj trebuie corelata cu structura acoperisului si cu proiectul sistemului fotovoltaic.

Se utilizeaza exclusiv pe acoperisuri inclinate, cu substructura din lemn, in conditiile prevazute de documentatia tehnica a sistemului de montaj. Etansarea trebuie verificata dupa instalare, iar strangerea si capacitatea portanta trebuie stabilite conform calculelor structurale ale proiectului, incarcarilor de vant si zapada si caracteristicilor reale ale acoperisului. Montajul este recomandat personalului calificat.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest element de fixare?

Este destinat acoperisurilor inclinate cu tabla trapezoidala, tabla ondulata sau elemente sandwich, montate pe substructura din lemn.

Ce include ansamblul de fixare?

Ansamblul include elementul de fixare solar, garnitura de etansare E16 si calota ORKAN.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele InsertionRail si SolidRail.

Din ce materiale este realizat?

Elementul este realizat din otel inoxidabil A2, iar componentele de etansare utilizeaza EPDM.

Ce date trebuie verificate inainte de alegerea calotei?

Trebuie verificate latimea coamei superioare, inaltimea profilului, latimea libera la baza profilului si culoarea acoperisului conform RAL.
