Descriere

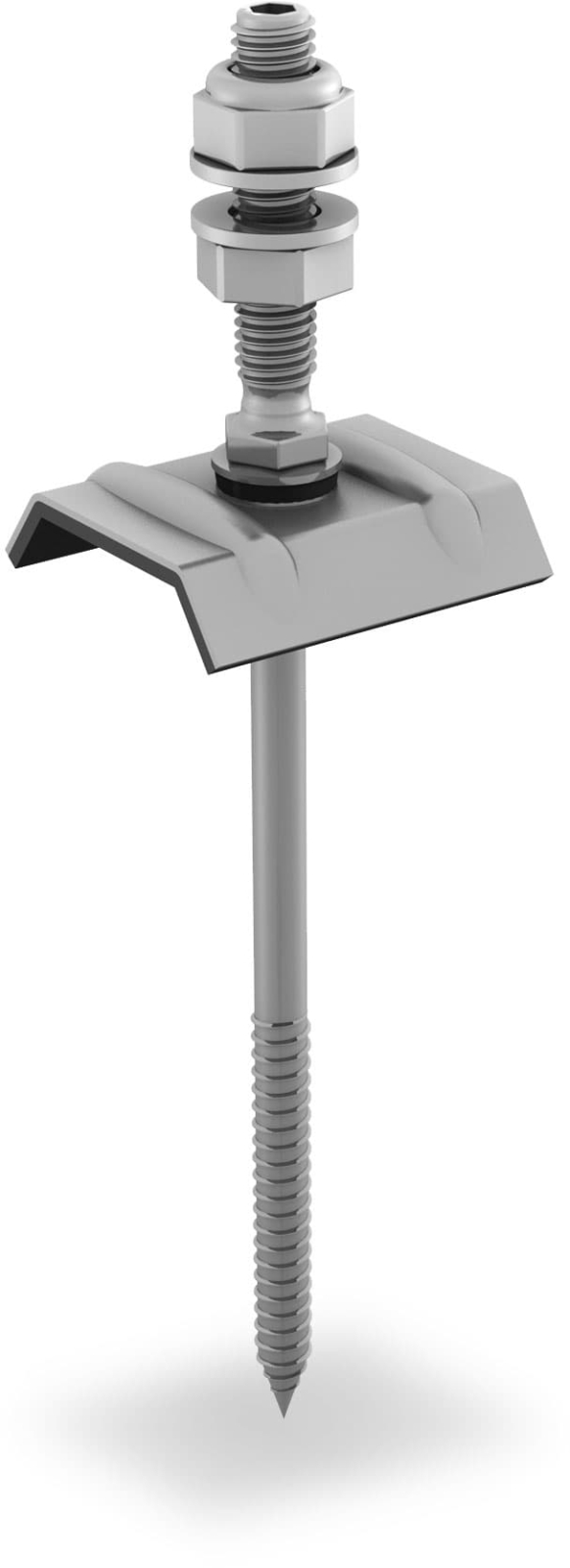

Solarfastener 8x80 M10x70 cu calota este un element de fixare pentru structuri fotovoltaice montate pe acoperisuri inclinate cu substructura din lemn. Permite realizarea punctului de prindere pentru componentele sistemului de montaj, fiind destinat utilizarii cu solutiile SolidRail si InsertionRail. Este potrivit pentru acoperisuri din tabla trapezoidala, tabla ondulata si panouri sandwich.

Fixarea are lungimea surubului de 80 mm si filet metric superior M10x70. Ansamblul include saiba de etansare E16 si calota ORKAN, iar materialele declarate sunt otel inoxidabil A2 si EPDM. Greutatea este de 0,092 kg per bucata, iar unitatea de vanzare este de 25 bucati. Produsul beneficiaza de Evaluare Tehnica Europeana ETA 22/0762.

Montajul se realizeaza prin strapungerea invelitorii si ancorarea in substructura din lemn, cu pozitionarea corecta a calotei si a elementului de etansare pe profilul acoperisului. Filetul M10 permite conectarea la componente de adaptare si la structura de sustinere compatibila, conform configuratiei proiectului. Lungimea necesara a elementului de fixare trebuie aleasa in functie de geometria profilului, grosimea invelitorii si caracteristicile structurii din lemn.

Instalarea trebuie efectuata de personal calificat, dupa verificarea capacitatii portante a acoperisului si a incarcarilor din vant si zapada. Respectati instructiunile de montaj ale sistemului, cerintele locale de constructie si regulile de protectie a muncii pentru lucrul la inaltime. Nu utilizati produsul pentru alte tipuri de substructura sau invelitoare fara validarea compatibilitatii in proiect.

Intrebari frecvente

Pentru ce tip de substructura este potrivit acest solarfastener?

Este destinat ancorarii in substructuri din lemn, pentru sisteme fotovoltaice montate pe acoperisuri inclinate.

Ce dimensiuni are elementul de fixare?

Surubul are lungimea de 80 mm, iar filetul metric superior este M10x70.

Pe ce tipuri de invelitoare se poate utiliza?

Este adecvat pentru tabla trapezoidala, tabla ondulata si panouri sandwich, cu respectarea configuratiei corecte a profilului de acoperis.

Ce elemente de etansare sunt incluse?

Ansamblul este prevazut cu saiba de etansare E16 si calota ORKAN.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele de montaj SolidRail si InsertionRail pentru aplicatii pe acoperis inclinat.
