Descriere

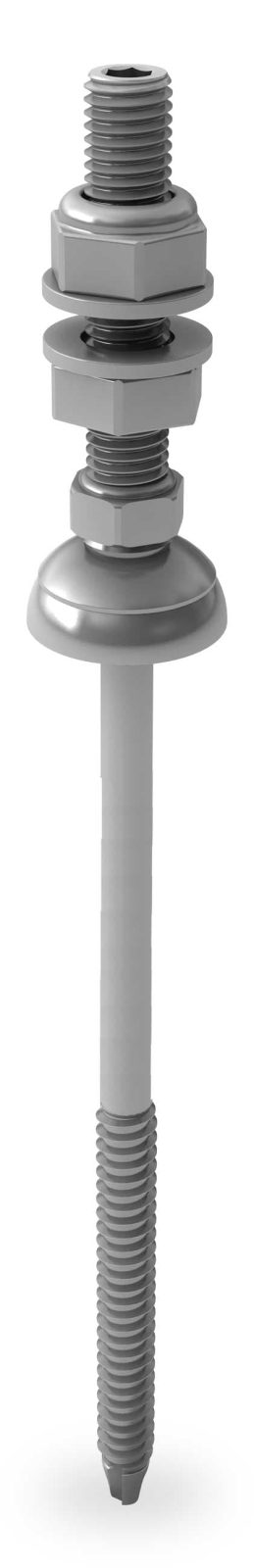

SolarFastener 8x85 50 cu garnitura pentru fibrociment este un element de ancorare destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu placi ondulate din fibrociment. Se fixeaza in substructura din otel si asigura punctul de prindere pentru componentele sistemului de sustinere a panourilor fotovoltaice. Este compatibil cu sistemele K2 InsertionRail si K2 SolidRail.

Elementul are surub cu lungimea de 85 mm, filet de conexiune M10x50 si lungime totala de 135 mm. Zona de strangere este de 14 pana la 55 mm. Varful calit este proiectat pentru patrunderea in substructura metalica, iar garnitura pentru fibrociment contribuie la realizarea unei treceri etanse prin invelitoare. Constructia foloseste otel inoxidabil A2 si EPDM, pentru rezistenta adecvata la conditiile exterioare.

Montajul se realizeaza pe acoperis inclinat cu invelitoare din fibrociment ondulat, dupa verificarea pozitiilor de fixare si a capacitatii portante a substructurii din otel. Pentru conectarea la sina de montaj se utilizeaza componente compatibile cu filet M10, precum placa adaptor, surubul cu cap ciocan si piulita cu flansa, selectate in functie de configuratia structurii. Pozitionarea, adancimea de fixare si strangerea trebuie stabilite conform proiectului tehnic al instalatiei.

Produsul trebuie instalat exclusiv de personal calificat, cu respectarea instructiunilor actuale de montaj ale sistemului, a proiectului static si a reglementarilor locale pentru lucrari pe acoperis. Verificati starea invelitorii, rezistenta substructurii si etansarea corecta a garniturii inainte de punerea in exploatare. Nu utilizati elementul ca punct de sprijin sau pentru acces pe acoperis si nu combinati componente necompatibile fara validare tehnica.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest element de fixare?

Este destinat acoperisurilor inclinate cu invelitoare din fibrociment ondulat si substructura din otel.

Ce dimensiuni are filetul de conectare?

Elementul dispune de filet M10x50, iar lungimea surubului este de 85 mm. Lungimea totala este de 135 mm.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele de montaj InsertionRail si SolidRail si necesita selectarea accesoriilor de conectare potrivite configuratiei proiectului.

Este inclusa placa adaptor pentru sina de montaj?

Placa adaptor si celelalte componente de conectare se aleg separat, in functie de sina si configuratia structurii fotovoltaice.

Din ce materiale este realizat?

Componenta este realizata din otel inoxidabil A2 si EPDM, inclusiv garnitura folosita pentru etansarea trecerii prin invelitoare.
