SolarFastener SolidRail 8x115 M10x70 FZD

Descriere

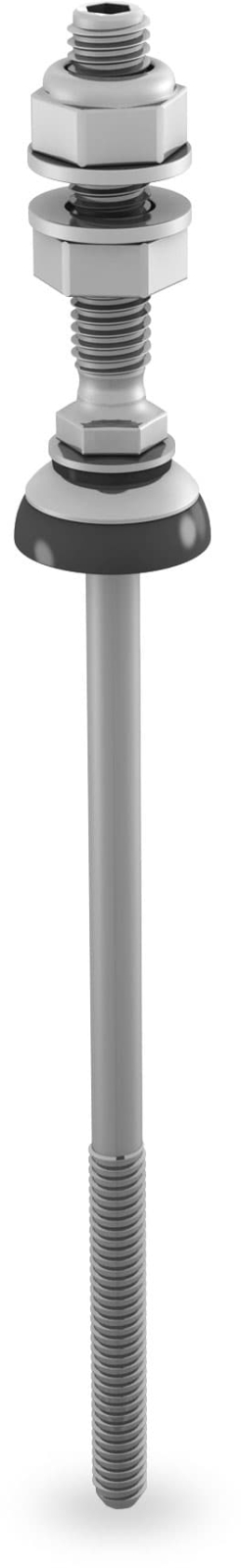

SolarFastener SolidRail este un element de fixare destinat realizarii punctelor de ancorare pentru structuri fotovoltaice pe acoperisuri inclinate. Este conceput pentru montaj prin invelitori din tabla ondulata sau fibrociment ondulat, in substructuri din otel, permitand ulterior conectarea componentelor sistemelor de montaj cu sina SolidRail sau InsertionRail.

Elementul are diametrul surubului de 8 mm, lungimea totala de 115 mm si filet superior M10x70. Domeniul de prindere este de 44-85 mm. Constructia foloseste otel inoxidabil A2 si material EPDM, iar garnitura FZD pentru fibrociment este preasamblata. Varful de gaurire calit este destinat fixarii in substructura metalica. Produsul este prevazut pentru acoperis inclinat, substructura din otel si este compatibil cu sistemele InsertionRail si SolidRail.

Montajul se realizeaza numai dupa stabilirea pozitiei elementelor de fixare conform proiectului structural si a structurii suport. Pentru realizarea conexiunii cu sina de montaj se utilizeaza componentele compatibile ale sistemului, precum placa adaptoare M10, surubul cu cap ciocan si piulita de blocare. Etansarea trebuie sa ramana corect asezata pe profilul din fibrociment pentru a proteja zona de trecere a fixarii prin invelitoare.

Instalarea trebuie efectuata de personal calificat, cu verificarea capacitatii portante a acoperisului si a substructurii din otel. Respectati instructiunile actuale de montaj, cerintele locale pentru lucrul la inaltime, protectia la cadere, impamantarea si protectia la trasnet. Nu utilizati elementul ca punct de sprijin sau acces pe acoperis si nu depasiti valorile rezultate din calculul structural al proiectului.

Intrebari frecvente

Pentru ce tip de acoperis este utilizat acest SolarFastener?

Este destinat structurilor fotovoltaice instalate pe acoperis inclinat cu invelitoare din fibrociment ondulat sau tabla ondulata, atunci cand substructura de fixare este din otel.

Care sunt dimensiunile principale ale elementului de fixare?

Elementul are surub cu diametrul de 8 mm, lungimea de 115 mm si filet superior M10x70. Domeniul de prindere este de 44-85 mm.

Este inclusa etansarea pentru fibrociment?

Da. Elementul este echipat cu garnitura FZD pentru fibrociment, preasamblata pe produs.

Cu ce sisteme de montaj este compatibil?

Este compatibil cu sistemele de montaj InsertionRail si SolidRail.

Este necesar un calcul structural inainte de montaj?

Da. Pozitia si distantele dintre punctele de fixare trebuie stabilite conform proiectului structural, capacitatii portante a acoperisului si cerintelor aplicabile in amplasamentul instalatiei.
