Descriere

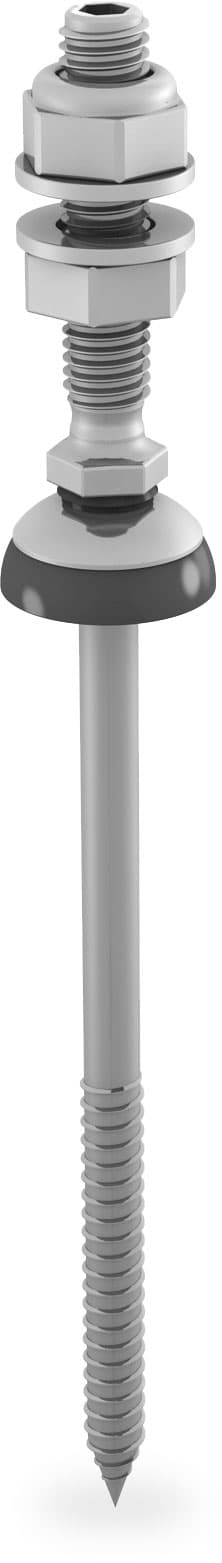

Solarfastener-ul este un element de fixare pentru structuri fotovoltaice montate pe acoperisuri inclinate cu invelitoare din fibrociment ondulat. Este proiectat pentru ancorarea componentelor sistemelor SolidRail si InsertionRail in substructuri din lemn, oferind o conexiune mecanica intre suportul acoperisului si structura de sustinere a panourilor fotovoltaice.

Elementul are lungimea surubului de 150 mm si filet metric superior M10x50 pentru conectarea componentelor de montaj. Corpul este fabricat din otel inoxidabil A2, iar garnitura este din EPDM, configuratie destinata etansarii strapungerii invelitorii din fibrociment. Unitatea de vanzare este de 25 bucati, iar greutatea declarata este de aproximativ 0,1 kg pe bucata.

Montajul se realizeaza in substructura din lemn, dupa stabilirea pozitiei elementelor de fixare conform proiectului structural. In instructiunile de montaj sunt indicate pregaurirea de 7 mm pentru substructura din lemn si 14 mm pentru trecerea prin fibrociment la prinderile M10. Pentru conectarea la sina se pot utiliza, in functie de configuratia sistemului, placa adaptoare M10, surub T M10 si piulita flansa M10 cu striatii.

Instalarea trebuie efectuata numai de personal calificat, cu verificarea prealabila a capacitatii portante a acoperisului, a structurii din lemn si a incarcarii din vant si zapada. Este obligatorie respectarea adancimii de insurubare prevazute in proiect; documentatia de montaj indica pentru M10 o adancime minima de ancorare de 40 mm. Se vor respecta reglementarile locale pentru lucrari pe acoperis, protectia la cadere, impamantare si protectia la trasnet, iar etanseitatea invelitorii trebuie verificata dupa montaj.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest solarfastener?

Este destinat acoperisurilor inclinate cu invelitoare din fibrociment ondulat, montate pe substructura din lemn.

Ce dimensiuni are elementul de fixare?

Lungimea surubului este de 150 mm, iar filetul metric superior pentru conectarea componentelor de montaj este M10x50.

Din ce materiale este realizat?

Elementul este realizat din otel inoxidabil A2 si include garnitura din EPDM pentru etansarea zonei de trecere prin invelitoare.

Este necesara pregaurirea la montaj?

Da. Instructiunile de montaj indica pregaurire de 7 mm in substructura din lemn si 14 mm pentru trecerea prin fibrociment la elementele M10.

Care este adancimea minima de insurubare in lemn?

Pentru prinderile M10, documentatia de montaj indica o adancime minima de ancorare de 40 mm. Valoarea finala trebuie confirmata prin proiectul structural al instalatiei.
