Descriere

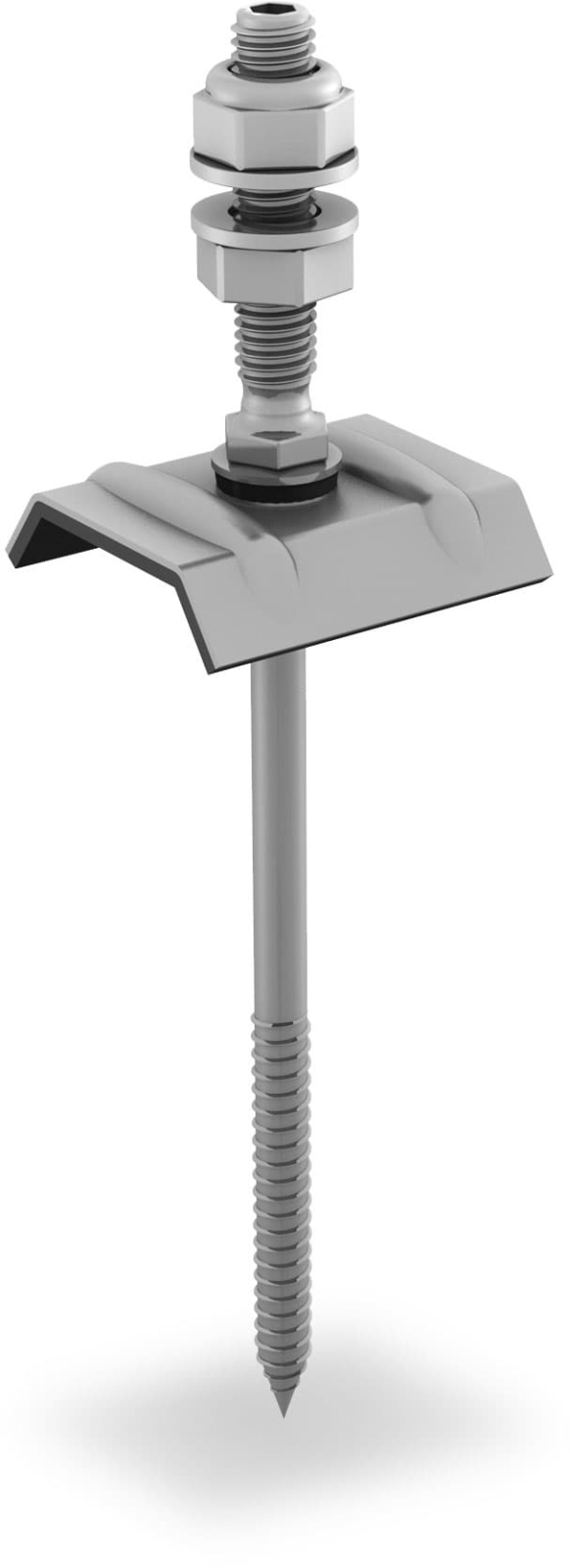

SolarFastener SolidRail 8x180 M10x50 cu calota este un element de ancorare pentru montajul structurilor fotovoltaice pe substructuri din lemn. Este proiectat pentru acoperisuri inclinate si permite realizarea punctului de fixare pentru componentele sistemelor InsertionRail si SolidRail, in configuratii cu invelitoare metalica profilata sau panouri sandwich.

Componenta include un surub de fixare cu dimensiunea 8x180 mm si filet metric M10x50. Ansamblul este prevazut cu saiba de etansare E16 si calota ORKAN, pentru adaptarea la profile metalice trapezoidale si ondulate. Materialele confirmate sunt otelul inoxidabil A2 si EPDM. Greutatea unei piese este de aproximativ 0,105 kg, iar unitatea de vanzare este de 25 bucati.

Montajul presupune fixarea surubului in substructura din lemn, in punctul stabilit prin proiectarea structurii, urmata de conectarea elementelor de montaj pe filetul M10x50. Alegerea lungimii, a pozitiei de fixare si a configuratiei de montaj trebuie corelate cu geometria invelitorii si cu structura de rezistenta a acoperisului.

Pentru o instalare corecta, este necesara verificarea latimii nervurii superioare, a inaltimii profilului, a latimii libere la baza profilului si a culorii acoperisului, acolo unde acestea sunt cerute pentru selectia configuratiei. Produsul are Evaluare Tehnica Europeana ETA si trebuie montat conform instructiunilor sistemului, cu respectarea cerintelor de etansare, a calculelor statice si a normelor aplicabile proiectului.

Intrebari frecvente

Pentru ce tip de substructura este destinat acest element de fixare?

Este destinat fixarii componentelor structurii fotovoltaice in substructuri din lemn.

Ce dimensiuni are surubul si filetul metric?

Surubul are dimensiunea 8x180 mm, iar partea cu filet metric este M10x50.

Pe ce tipuri de invelitoare poate fi utilizat?

Este adecvat pentru profile metalice trapezoidale, profile metalice ondulate si panouri sandwich, in aplicatii pe acoperis inclinat.

Ce include ansamblul de etansare?

Ansamblul este prevazut cu saiba de etansare E16 si calota ORKAN.

Din ce materiale este realizat?

Materialele confirmate sunt otel inoxidabil A2 si EPDM.
