Descriere

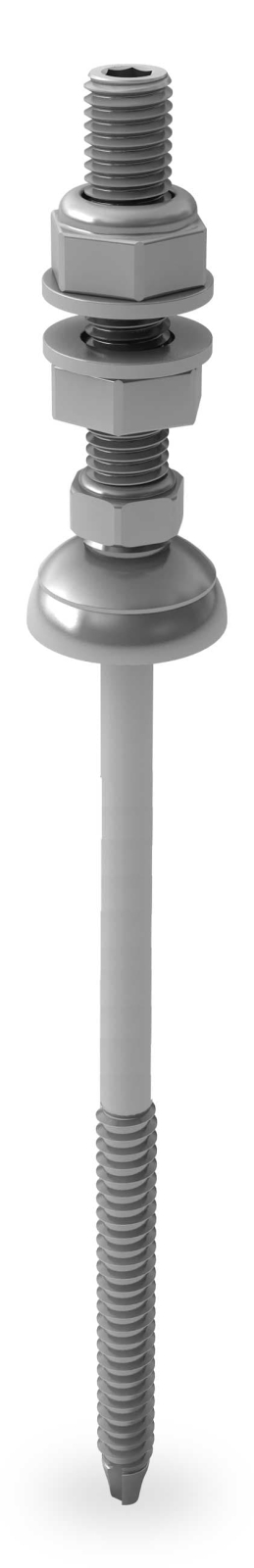

Solarfastener SolidRail 8x195 50 este un element de fixare pentru realizarea punctelor de ancorare ale structurii fotovoltaice pe acoperisuri inclinate. Este proiectat pentru substructuri din otel si invelitori din fibrociment ondulat, permitand montarea componentelor de sustinere din sistemele SolidRail si InsertionRail. Varful de gaurire calit ajuta la fixarea in substructura metalica, iar etansarea pentru fibrociment contribuie la realizarea unei treceri protejate prin invelitoare.

Elementul are dimensiunea nominala 8 x 195, filet superior metric M10x50 si lungime totala de 245 mm. Domeniul de prindere este de 124 pana la 165 mm. Corpul este realizat din otel inoxidabil A2, iar ansamblul de etansare include EPDM. Greutatea declarata este de 0,114 kg pe bucata, iar unitatea de vanzare este de 25 bucati.

Montajul se face prin pozitionarea punctelor de fixare conform calculului structural al proiectului, verificarea pozitiei panelor metalice si pregatirea gaurilor atunci cand configuratia acoperisului o impune. Pentru substructuri din otel cu grosime de pana la 3 mm, varful de gaurire poate realiza gaurirea, filetarea si insurubarea intr-o singura operatiune. Pentru conectarea sinei se utilizeaza componente compatibile M10, inclusiv placa adaptoare din aluminiu, selectate in functie de configuratia structurii.

Instalarea trebuie efectuata exclusiv de personal calificat, cu verificarea prealabila a capacitatii portante a acoperisului si a substructurii. Respectati proiectul de montaj, distantele calculate, reglementarile locale de constructii, cerintele de protectie la cadere si instructiunile aplicabile pentru impamantare si protectie la trasnet. Nu utilizati componente incompatibile si nu montati produsul fara validarea statica a sistemului fotovoltaic.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest solarfastener?

Este destinat acoperisurilor inclinate cu placi ondulate din fibrociment si substructura din otel.

Ce dimensiuni are elementul de fixare?

Are dimensiunea nominala 8 x 195, filet superior M10x50, lungime totala de 245 mm si domeniu de prindere de 124 pana la 165 mm.

Din ce materiale este realizat?

Elementul de fixare este din otel inoxidabil A2, iar etansarea include EPDM.

Este necesara gaurirea prealabila in substructura din otel?

Pentru substructuri din otel cu grosime de pana la 3 mm, varful de gaurire calit permite gaurirea, filetarea si insurubarea intr-o singura operatiune. Configuratia finala trebuie stabilita conform proiectului structural si instructiunilor de montaj.

Cum se conecteaza sina de montaj?

Conectarea se realizeaza cu componente compatibile M10, inclusiv placa adaptoare din aluminiu, aleasa in functie de sistemul de montaj si configuratia proiectului.
