Descriere

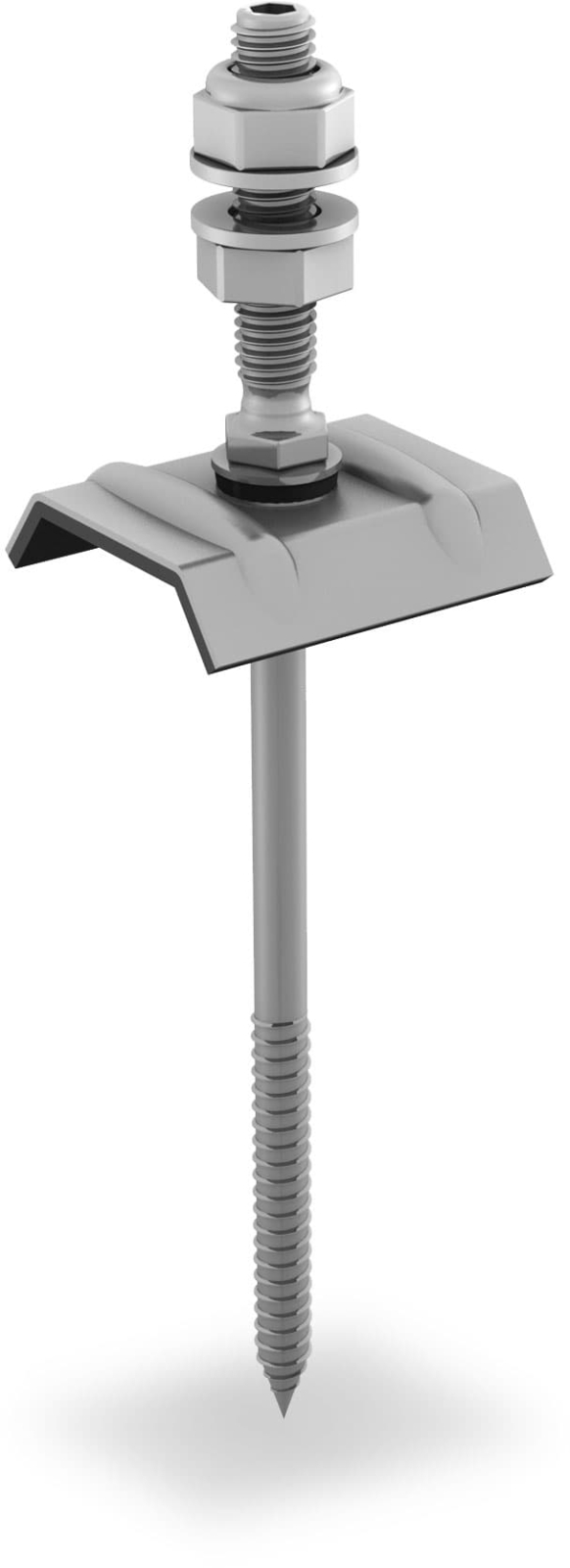

SolarFastener SolidRail 8x200/50 W CAL este un element de ancorare destinat fixarii componentelor unei structuri fotovoltaice in substructuri din lemn. Solutia este conceputa pentru aplicatii pe acoperisuri cu profile metalice trapezoidale sau ondulate, precum si pentru panouri sandwich, atunci cand proiectul necesita strapungerea invelitorii si prinderea mecanica in suportul din lemn.

Elementul de fixare are dimensiunea 8x200 mm si filet M10x50. Este fabricat din otel inoxidabil A2, cu suprafata netratata, si este livrat cu saiba de etansare E16 si calota ORKAN. Produsul este declarat cu Evaluare Tehnica Europeana ETA. Este indicat pentru montaj pe acoperis inclinat sau plat, pentru invelitori din tabla trapezoidala, iar fixarea se realizeaza prin insurubare.

Montajul presupune pozitionarea corecta pe profilul acoperisului, realizarea strapungerii necesare si ancorarea in substructura din lemn. Lungimea surubului trebuie corelata cu configuratia reala a acoperisului, grosimea straturilor traversate si adancimea de prindere necesara. Pentru selectarea corecta a configuratiei se verifica latimea nervurii superioare, inaltimea profilului, deschiderea de la baza profilului si culoarea invelitorii.

Instalarea trebuie efectuata conform proiectului structural si instructiunilor sistemului de montaj, cu respectarea distantelor dintre punctele de fixare si a cuplului de strangere recomandat. Este necesara verificarea compatibilitatii cu tipul de tabla, grosimea suportului, structura din lemn si sarcinile locale de vant si zapada. Etansarea trebuie inspectata dupa montaj pentru a limita riscul infiltratiilor.

Intrebari frecvente

Pentru ce tip de suport este destinat acest SolarFastener?

Este destinat fixarii componentelor unei structuri fotovoltaice in substructuri din lemn, prin acoperisuri cu profile metalice trapezoidale sau ondulate si prin panouri sandwich compatibile.

Ce dimensiuni are elementul de fixare?

Dimensiunea indicata este 8x200 mm, iar filetul de conectare este M10x50.

Ce componente de etansare sunt incluse?

Produsul este prevazut cu saiba de etansare E16 si calota ORKAN.

Este necesara perforarea acoperisului la montaj?

Da. Fixarea necesita strapungerea invelitorii si ancorarea prin insurubare in substructura din lemn.

Poate fi utilizat pe orice acoperis?

Nu. Compatibilitatea trebuie verificata pentru tipul profilului de tabla, geometria acestuia, structura din lemn si solicitarile de vant si zapada ale proiectului.
