Solarfastener SolidRail 8x80 50 cu calota

Descriere

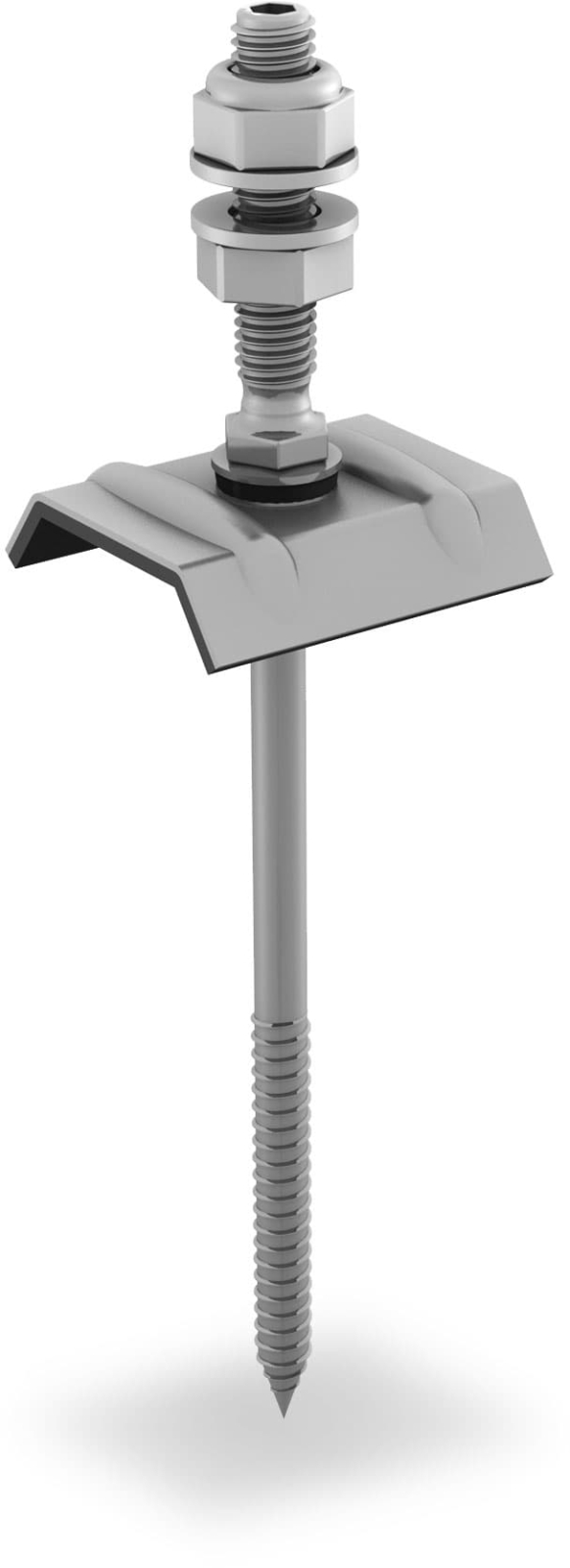

Solarfastenerul cu calota este un element de prindere pentru montarea structurilor fotovoltaice pe acoperisuri inclinate cu substructura din lemn. Este proiectat pentru fixarea componentelor de montaj din gamele SolidRail si InsertionRail, oferind o conexiune ridicata intre structura de sustinere si suportul acoperisului.

Produsul foloseste un surub cu diametrul de 8 mm si lungimea de 80 mm, prevazut cu filet superior M10x50. Lungimea totala a ansamblului este de 130 mm. Constructia este realizata din otel inoxidabil A2, iar componentele de etansare includ EPDM, saiba E16 si calota ORKAN. Produsul este adecvat pentru profile metalice trapezoidale, profile ondulate din tabla si elemente sandwich, atunci cand prinderea se realizeaza in structura suport din lemn.

Montajul se executa prin pozitionarea calotei pe profilul acoperisului si insurubarea elementului in substructura din lemn, la adancimea de insurubare stabilita prin proiectul de montaj. Conexiunea superioara M10 permite integrarea cu accesoriile compatibile ale sistemului de montaj, inclusiv placi adaptoare si sine de aluminiu. Pentru alegerea corecta a calotei trebuie verificate latimea nervurii superioare, inaltimea profilului, deschiderea inferioara a profilului si culoarea acoperisului.

Produsul are Evaluare Tehnica Europeana ETA si trebuie utilizat exclusiv in configuratii calculate pentru conditiile reale ale acoperisului. Inainte de montaj se verifica capacitatea portanta a structurii, tipul invelitorii, actiunile de vant si zapada, precum si respectarea reglementarilor locale. Instalarea se realizeaza de personal calificat, cu respectarea instructiunilor sistemului, a adancimii de prindere prescrise si a masurilor de protectie pentru lucrul la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest solarfastener?

Este destinat acoperisurilor inclinate cu profile metalice trapezoidale, tabla ondulata sau elemente sandwich, atunci cand fixarea se realizeaza in substructura din lemn.

Ce dimensiuni are surubul?

Elementul de fixare are diametrul de 8 mm, lungimea de 80 mm si filet superior M10x50. Lungimea totala a ansamblului este de 130 mm.

Ce asigura etansarea la trecerea prin invelitoare?

Ansamblul include saiba de etansare E16, calota ORKAN si componente din EPDM, concepute pentru realizarea unei prinderi etanse in configuratia corecta de montaj.

Este compatibil cu sinele de montaj fotovoltaic?

Da, este destinat utilizarii in sistemele SolidRail si InsertionRail si se conecteaza prin filetul superior M10 la componentele compatibile ale structurii.

Ce trebuie verificat inainte de instalare?

Se verifica geometria profilului acoperisului, capacitatea portanta a substructurii din lemn, adancimea necesara de insurubare si configuratia structurala pentru sarcinile de vant si zapada.
