Descriere

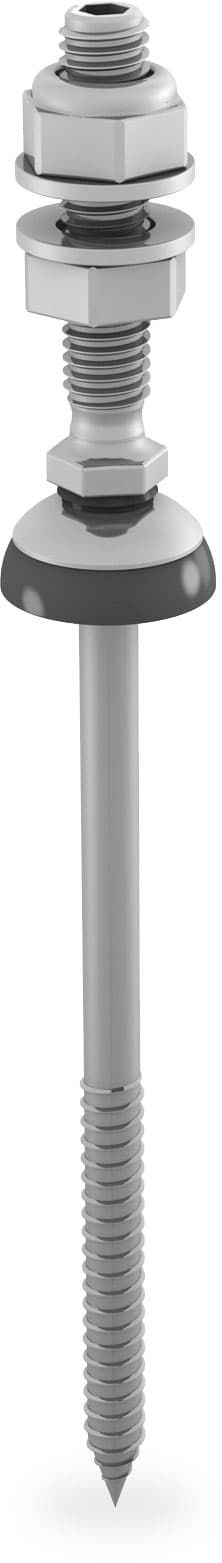

Solarfastener SolidRail 8x80 50 este un element de ancorare pentru instalarea structurilor de sustinere a panourilor fotovoltaice pe acoperisuri inclinate cu invelitoare din fibrociment ondulat. Este proiectat pentru fixarea componentelor sistemelor de montaj pe substructura din lemn si asigura o conexiune mecanica intre invelitoare, suportul din lemn si structura portanta a campului fotovoltaic.

Elementul are surub de fixare cu dimensiunea 8x80 mm si filet metric superior M10x50. Lungimea totala este de 130 mm. Constructia foloseste otel inoxidabil A2, iar etansarea include material EPDM, pentru realizarea unei treceri protejate prin invelitoare. Produsul este destinat sistemelor de montaj InsertionRail si SolidRail, are greutatea de aproximativ 0,081 kg si se livreaza in unitate de vanzare de 25 bucati.

Montajul se realizeaza prin pozitionarea elementului in zona de reazem a acoperisului si insurubarea sa in substructura din lemn, cu respectarea adancimii de insurubare stabilite prin proiectul de calcul. Filetul M10x50 permite conectarea elementelor compatibile ale structurii, cum ar fi placa adaptoare din aluminiu si elementele de fixare M10. Dimensionarea numarului de puncte de ancorare, a distantelor dintre sine si a adancimii de ancorare trebuie stabilita pentru fiecare proiect.

Produsul este prevazut pentru acoperisuri inclinate si necesita perforarea invelitorii. Se utilizeaza numai pe acoperisuri din fibrociment ondulat cu substructura din lemn, dupa verificarea capacitatii portante a acoperisului si a compatibilitatii cu sistemul proiectat. Montajul trebuie efectuat de personal calificat, cu respectarea instructiunilor actuale de instalare, a cerintelor locale de constructie, a masurilor de protectie la cadere si a regulilor aplicabile pentru impamantare si protectie la trasnet.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest solarfastener?

Este destinat acoperisurilor inclinate cu invelitoare din fibrociment ondulat, montate pe substructura din lemn.

Care sunt dimensiunile elementului de fixare?

Surubul de fixare are dimensiunea 8x80 mm, filetul metric superior este M10x50, iar lungimea totala a piesei este de 130 mm.

Din ce materiale este realizat produsul?

Elementul de fixare este realizat din otel inoxidabil A2 si include componente de etansare din EPDM.

Este necesara verificarea proiectului inainte de montaj?

Da. Capacitatea portanta a acoperisului, adancimea de insurubare, numarul punctelor de fixare si distantele dintre componente trebuie stabilite prin proiectul structurii fotovoltaice.

Cu ce sisteme de montaj este compatibil?

Este indicat pentru utilizare in sistemele de montaj InsertionRail si SolidRail, impreuna cu componentele de conectare compatibile M10.
