Descriere

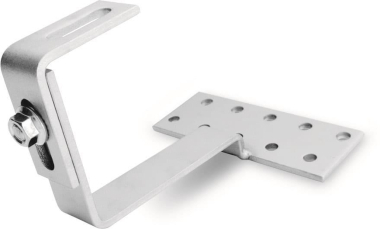

SolidHook VAR1 Coppo este un carlig de acoperis cu reglaj pe inaltime, proiectat pentru realizarea punctelor de prindere ale structurii fotovoltaice pe acoperisuri inclinate acoperite cu tigle Coppo. Constructia in forma de Z permite preluarea sinei de montaj deasupra invelitorii, iar fanta alungita din consola ajuta la pozitionarea corecta a conexiunii dintre carlig si sina.

Placa de baza are dimensiunile de 150 x 60 x 5 mm. Carligul are latimea de 30 mm si grosimea materialului de 5 mm. Inaltimea sub consola este de 18,5 mm, inaltimea consolei este reglabila intre 100 si 135 mm, iar inaltimea totala rezultata este intre 137 si 167 mm. Adancimea consolei este de 130 mm. Greutatea aproximativa este de 0,752 kg pe bucata.

Produsul este realizat din otel inoxidabil 1.4016, iar elementele de fixare aferente sunt din inox A2-70. Este destinat sistemelor de montaj cu sina SolidRail si dispune de fanta pentru fixarea sinei cu surub cu cap ciocan si piulita M10. Elementele necesare pentru montarea sinei nu sunt incluse.

Montajul se efectueaza pe structura portanta a acoperisului, prin fixare cu suruburi adecvate suportului din lemn si configuratiei proiectului. Este necesara strapungerea invelitorii, iar tigla trebuie prelucrata sau pozitionata astfel incat carligul sa nu creeze puncte de presiune. Pentru siguranta instalatiei, amplasarea carligelor, distantele de fixare si dimensionarea structurii trebuie stabilite conform calculelor de incarcare pentru vant, zapada si tipul acoperisului.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit acest carlig?

Este destinat acoperisurilor inclinate acoperite cu tigle Coppo, pentru montarea structurii de sustinere a panourilor fotovoltaice.

Carligul permite reglajul pe inaltime?

Da. Consola are reglaj pe inaltime, cu o inaltime totala configurabila intre 137 si 167 mm.

Care sunt dimensiunile placii de baza?

Placa de baza masoara 150 x 60 x 5 mm.

Cum se conecteaza sina de montaj?

Consola este prevazuta cu fanta alungita pentru prinderea sinei cu surub cu cap ciocan si piulita M10. Elementele pentru montarea sinei nu sunt incluse.

Din ce material este fabricat carligul?

Carligul este fabricat din otel inoxidabil 1.4016, iar elementele de fixare aferente sunt din inox A2-70.
