Descriere

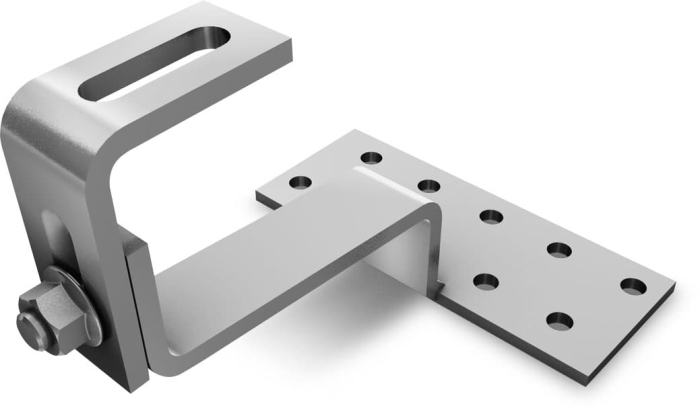

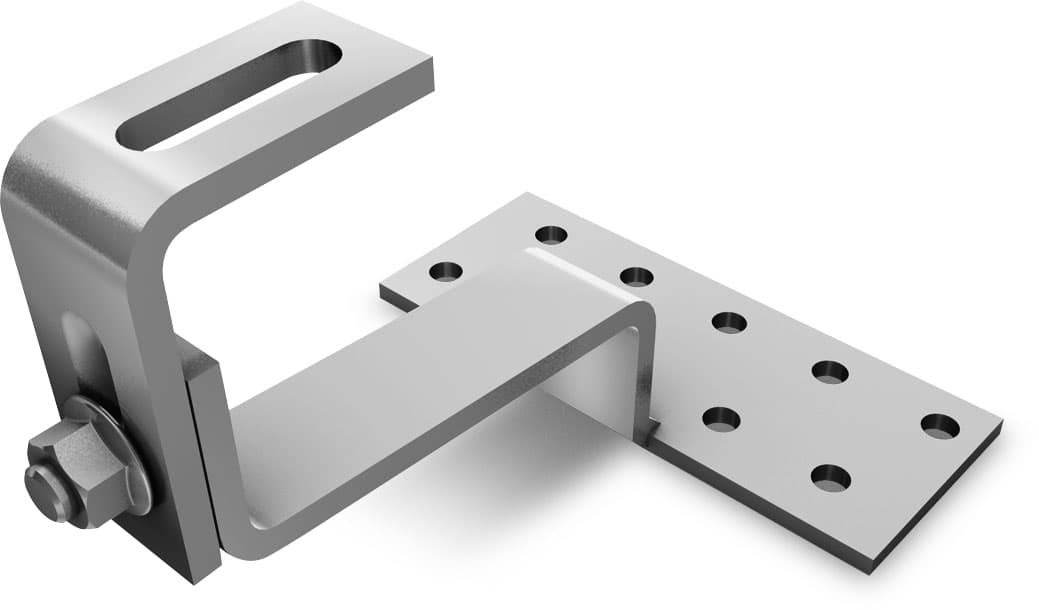

SolidHook Vario 1 PAN este un carlig de acoperis reglabil destinat realizarii punctelor de sustinere pentru structuri fotovoltaice montate pe acoperisuri inclinate cu tigla. Geometria sa permite pozitionarea elementului peste invelitoare si crearea unei legaturi mecanice intre structura acoperisului si sina de montaj a sistemului fotovoltaic.

Placa de baza are dimensiunile de 150 x 60 x 5 mm, iar bratul carligului are sectiunea de 30 x 6 mm. Inaltimea sub brat este de 43 mm, iar inaltimea totala este reglabila intre 112 si 145 mm; intervalul de reglaj indicat pentru pozitionare este de 47,5 pana la 76,5 mm. Lungimea constructiva este de 184 mm, iar greutatea este de aproximativ 745,93 g pe bucata. Placa de baza, bratul si unghiul sunt realizate din otel inoxidabil 1.4016, cu suprafata sablata.

Ansamblul este prevazut cu o fanta alungita pentru reglarea pozitiei si pentru conectarea profilului de montaj cu surub cu cap ciuperca si gat patrat M10 x 25, conform ISO 8677, impreuna cu piulita flansa M10 conform DIN 6923 si ISO 4161. Pentru montaj, carligul se pozitioneaza pe suportul portant al acoperisului, se ajusteaza astfel incat sa evite solicitarea tiglei, apoi se fixeaza cu suruburile pentru lemn sau elementele de ancorare stabilite prin proiectul structurii.

Montajul trebuie realizat numai dupa verificarea capacitatii portante a sarpantei, tipului de tigla, grosimii sipcilor si a distantelor necesare fata de invelitoare. Dimensionarea numarului de carlige, a prinderilor si a profilelor se face in functie de incarcarile din vant si zapada, geometria acoperisului si instructiunile sistemului de montaj. Nu se utilizeaza pentru acoperisuri plane, fatade sau sisteme la sol.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest carlig?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu tigla.

Este reglabil pe inaltime?

Da. Inaltimea totala este reglabila intre 112 si 145 mm, pentru adaptarea la configuratia acoperisului.

Care sunt dimensiunile placii de baza?

Placa de baza are 150 mm lungime, 60 mm latime si 5 mm grosime.

Din ce material este realizat?

Placa de baza, bratul si unghiul sunt fabricate din otel inoxidabil 1.4016.

Cum se conecteaza la sina de montaj?

Bratul are fanta alungita si foloseste un surub cu cap ciuperca si gat patrat M10 x 25, impreuna cu piulita flansa M10, pentru conectarea profilului de montaj.
