Descriere

StairPlate Set este un accesoriu pentru montajul microinvertoarelor si al optimizatoarelor de putere in structura sistemului fotovoltaic. Placa permite agatrea echipamentului electronic pe aproape toate sinele de montaj compatibile, fara a fi necesara fixarea directa in invelitoarea acoperisului. Este potrivit pentru instalatii pe acoperis inclinat sau terasa si contribuie la o integrare ordonata a echipamentelor sub modulele fotovoltaice.

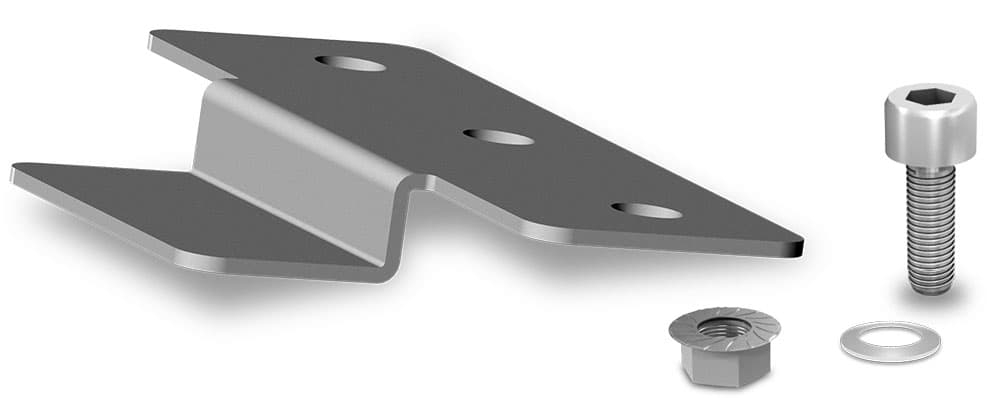

Setul este realizat din otel inoxidabil 1.4301, iar elementele de fixare sunt din inox A2 70. Dimensiunile placii sunt de aproximativ 122 x 69.2 x 14 mm, cu grosime de material de 2 mm, iar greutatea este de circa 0.135 kg pe bucata. Pachetul contine placa StairPlate, un surub cu cap cilindric M8 x 20, o saiba 8.4 x 20 x 1.5 mm si o piulita cu flansa M8.

Pentru montaj, microinvertorul sau optimizatorul se fixeaza in prealabil pe placa cu surubul, saiba si piulita incluse. Ansamblul se pozitioneaza apoi in sina de montaj, permitand ajustarea pozitiei pe lungimea acesteia. Accesoriul este destinat utilizarii cu sistemele BasicRail, Dome 6, Dome Zero, MiniRail MK2, MultiAngle, MultiRail, SingleRail, SolidRail, TiltUp Vento si Universal KL Clamp, conform configuratiei proiectului.

Inainte de instalare trebuie verificata distanta disponibila dintre modulul fotovoltaic si echipamentul montat, astfel incat ventilatia, cablurile si componentele sa nu fie obstructionate. Utilizarea impreuna cu adaptoare AddOn este posibila doar limitat. Montajul trebuie realizat conform documentatiei tehnice a sistemului de structura si a producatorului microinvertorului sau optimizatorului, cu respectarea cuplurilor de strangere si a cerintelor de siguranta ale proiectului.

Intrebari frecvente

La ce se foloseste StairPlate Set?

Este utilizat pentru fixarea microinvertoarelor si optimizatoarelor de putere pe sinele structurii fotovoltaice, fara prinderea directa a echipamentului in acoperis.

Ce contine setul?

Setul include placa de montaj, un surub M8 x 20, o saiba si o piulita cu flansa M8, toate componentele necesare pentru atasarea echipamentului pe placa.

Din ce material este realizat?

Placa este fabricata din otel inoxidabil 1.4301, iar elementele de fixare sunt din inox A2 70.

Ce trebuie verificat inainte de montaj?

Verifica compatibilitatea cu sina folosita, dimensiunile si inaltimea echipamentului fata de partea posterioara a modulului, precum si instructiunile de montaj ale structurii si ale echipamentului electronic.

Poate fi utilizat cu adaptoare AddOn?

Utilizarea impreuna cu adaptoare AddOn este limitata. Verifica pozitia componentelor si instructiunile sistemului de montaj inainte de instalare.
