Descriere

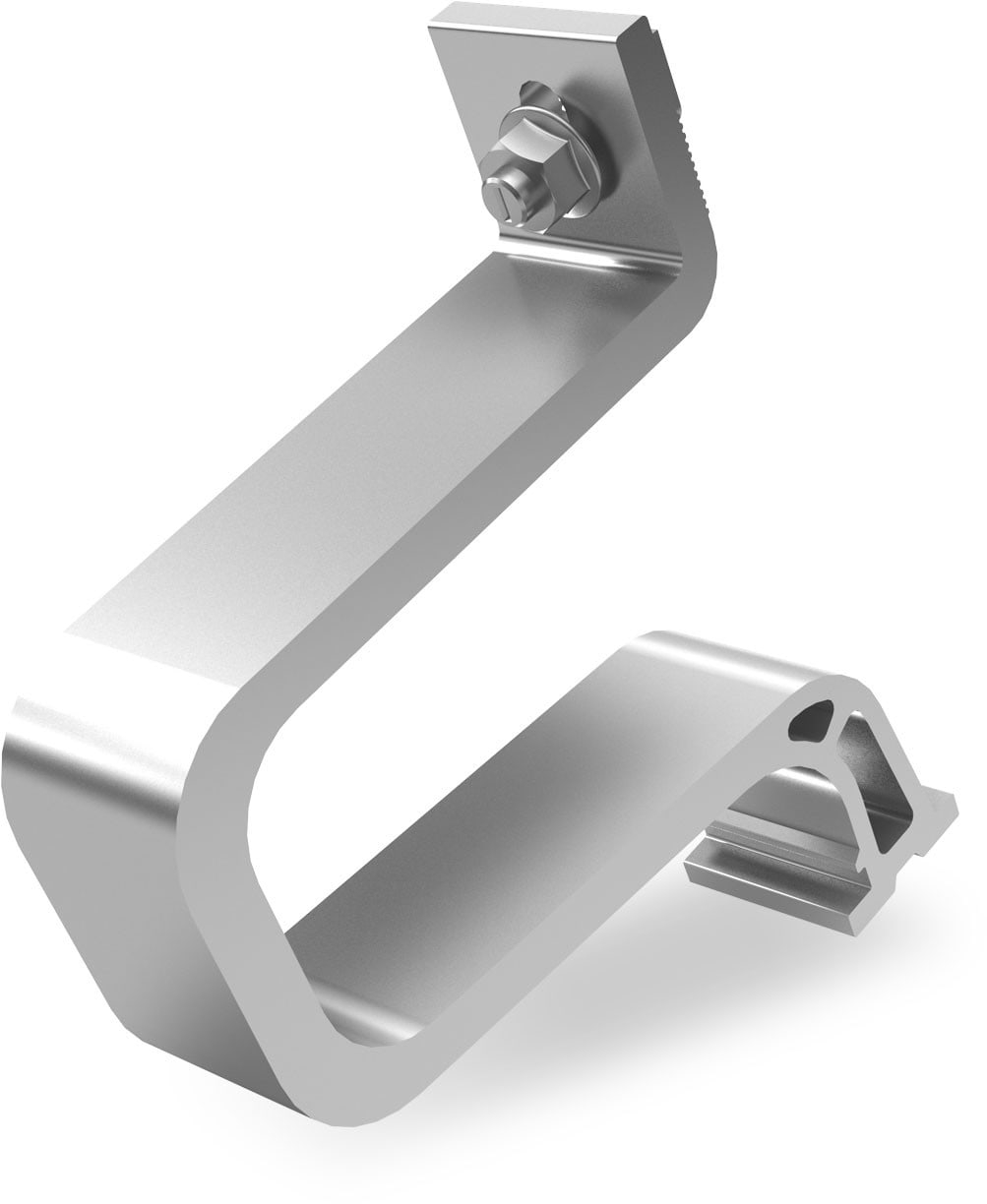

SingleBracket 1.1 este un suport de acoperis destinat realizarii punctului de prindere pentru structuri fotovoltaice instalate pe acoperisuri inclinate cu tigla. Componenta face parte din sistemul de montaj cu sine si se foloseste impreuna cu elementul SingleBoard, pentru sustinerea structurii panourilor fotovoltaice in configuratia prevazuta de proiect.

Corpul suportului este realizat din aluminiu EN AW 6063 T66, iar ansamblul include elemente de fixare din otel, respectiv surub T M8x30 si piulita autoblocanta M8. Suportul are aproximativ 322 g, o inaltime de 158,9 mm si o lungime de 135,7 mm. Latimea carligului este de 35 mm, iar grosimea materialului carligului este de 8,5 mm. Finisajul este netratat, iar piesa nu este reglabila.

Montajul se efectueaza prin insurubare, cu strapungerea invelitorii necesara pentru pozitionarea corecta a ansamblului pe structura acoperisului. Suportul se combina cu SingleBoard, iar gaurirea placii trebuie realizata conform instructiunilor de montaj ale sistemului. Pentru imbinarile indicate in documentatia sistemului se aplica un cuplu de strangere de 16 Nm.

Produsul este destinat exclusiv montajului pe acoperis inclinat cu tigla; nu este prevazut pentru acoperis plat, montaj integrat in invelitoare, fatada, teren sau copertina. Dimensionarea numarului de puncte de fixare, alegerea suruburilor pentru structura suport si verificarea capacitatii acoperisului trebuie realizate conform proiectului, incarcarilor locale de vant si zapada si instructiunilor actuale de montaj.

Intrebari frecvente

Pentru ce tip de acoperis este destinat acest suport?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu tigla. Nu este prevazut pentru acoperis plat, fatada sau montaj la sol.

Ce elemente de fixare sunt incluse?

Ansamblul include un surub T M8x30 si o piulita autoblocanta M8.

Cu ce componenta se utilizeaza suportul?

Suportul se utilizeaza impreuna cu elementul SingleBoard, conform configuratiei sistemului de montaj.

Este suportul reglabil?

Nu. Piesa are constructie fixa, fara posibilitate de reglare.

Ce cuplu de strangere se aplica la montaj?

Documentatia sistemului indica un cuplu de strangere de 16 Nm pentru imbinarile relevante. Respecta intotdeauna instructiunile de montaj si proiectul structurii.
