Descriere

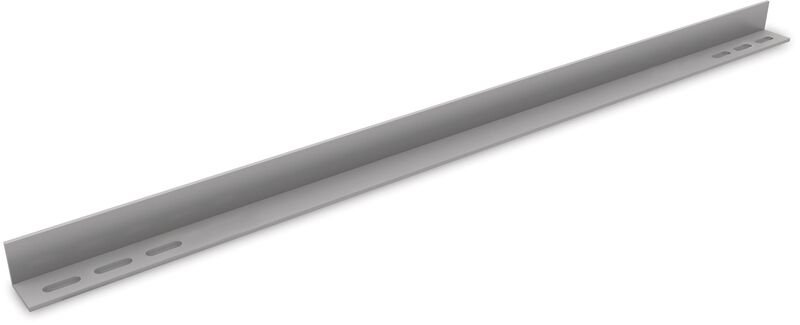

Dome Porter Flex este un element de sustinere a balastului pentru structuri fotovoltaice amplasate pe acoperis plat. Permite pozitionarea rapida si versatila a greutatilor de balast sub module, contribuind la configurarea stabila a campului fotovoltaic in sistemele Dome Zero si Dome 6 LS.

Profilul are dimensiunile de 1365 x 40 x 40 mm si o masa de aproximativ 1,073 kg. Este realizat din aluminiu, iar sarcina maxima admisa de balast este de 178 kg, valoare distribuita pe doua suporturi montate. Pentru sistemul Dome Zero poate fi utilizat cu module cu latimea de pana la 1320 mm, iar pentru configuratia Dome 6 Classic LS este destinat modulelor cu lungimi intre 1562 si 2390 mm.

Montajul se realizeaza in configuratia structurii proiectate, cu elemente de fixare compatibile de tip piulita de inserare MK2 si surub M8 x 20. Pozitia suporturilor, repartizarea balastului si punctele de prindere ale modulelor trebuie stabilite conform planului de montaj si documentatiei sistemului. Inainte de instalare trebuie verificata la fata locului pozitia corecta a zonelor de clampare ale modulului.

Instalarea trebuie efectuata de personal calificat, dupa verificarea capacitatii portante a acoperisului, a izolatiei si a calculelor statice ale proiectului. Balastul trebuie repartizat astfel incat suporturile sa nu se sprijine pe suprafata acoperisului. Respectati instructiunile de montaj ale structurii, indicatiile producatorului modulelor, normele locale de siguranta si cerintele pentru protectia la cadere la lucrul pe acoperis.

Intrebari frecvente

Pentru ce tip de instalatie se foloseste acest suport de balast?

Este utilizat in structuri fotovoltaice pentru acoperis plat, pentru sustinerea si pozitionarea balastului sub modulele fotovoltaice.

Care este sarcina maxima de balast admisa?

Sarcina maxima admisa este de 178 kg, distribuita pe doua suporturi montate.

Cu ce dimensiuni de module este compatibil?

In configuratia Dome Zero este destinat modulelor cu latimea de pana la 1320 mm. In configuratia Dome 6 Classic LS poate fi utilizat pentru module cu lungimi intre 1562 si 2390 mm.

Ce trebuie verificat inainte de montaj?

Este necesara verificarea capacitatii portante a acoperisului, a proiectului static, a punctelor de clampare ale modulelor si a repartizarii corecte a balastului. Montajul trebuie realizat conform instructiunilor structurii si normelor locale de siguranta.

Sunt incluse elementele de fixare?

Suportul se monteaza cu elemente de fixare compatibile, precum piulite de inserare MK2 si suruburi M8 x 20. Verificati configuratia exacta a comenzii pentru a confirma componentele incluse.
