Descriere

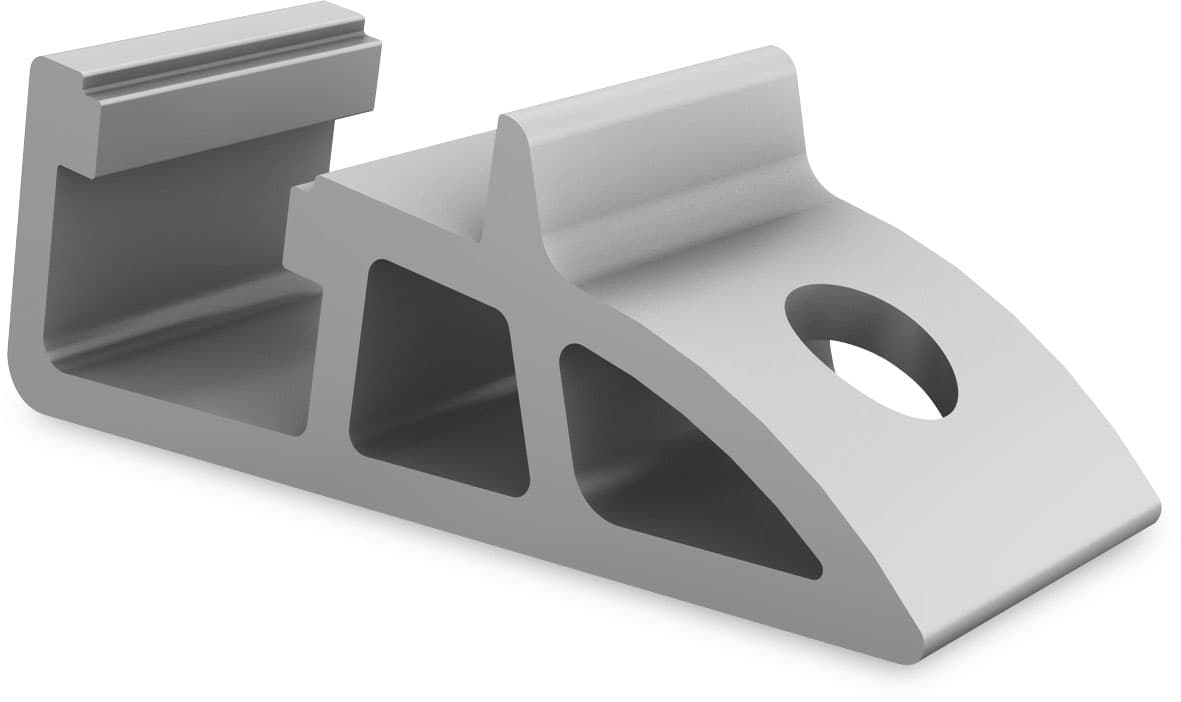

Dome SD Small este un element ingust de sustinere pentru module fotovoltaice, proiectat pentru configuratiile sistemului S Dome Small. Acesta face parte din structura de montaj destinata acoperisurilor plate sau usor inclinate, realizate din tabla trapezoidala, si functioneaza impreuna cu sina MultiRail si clema FlexClamp Small pentru pozitionarea si fixarea modulelor in format landscape.

Componenta are latimea de 40 mm si este fabricata din aluminiu EN AW 6063 T66. In cadrul sistemului S Dome Small, structura creeaza o inclinare a modulelor de 10 grade. Sistemul este destinat acoperisurilor cu panta de maximum 15 grade, cu tabla de otel de minimum 0,4 mm sau tabla de aluminiu de minimum 0,5 mm; latimea nervurii superioare trebuie sa fie de cel putin 22 mm.

Montajul se realizeaza pe sina MultiRail, utilizand o piulita glisanta MK2 si un surub M8 x 20 cu cap imbus si serratii sub cap. Elementul se pozitioneaza in raport cu suportul Dome S1000 Small in functie de latimea modulului si de zona admisa de prindere indicata de producatorul panoului. Cuplul de strangere pentru fixarea pe sina este de 16 Nm, iar pentru ansamblul FlexClamp Small este de 14 Nm.

Instalarea trebuie efectuata numai conform proiectului static al structurii si instructiunilor sistemului, tinand cont de incarcarile locale de vant si zapada. Se recomanda respectarea distantei fata de marginea acoperisului, verificarea compatibilitatii tablei trapezoidale si a modulului fotovoltaic, precum si evitarea comprimarii excesive a garniturilor de etansare ale sinei si suruburilor. Pentru protectia instalatiei se respecta normele locale privind impamantarea, echipotentializarea si protectia la trasnet.

Intrebari frecvente

Pentru ce tip de acoperis este destinat Dome SD Small?

Este destinat sistemului S Dome Small pentru montajul modulelor fotovoltaice pe acoperisuri plate sau cu panta de maximum 15 grade, realizate din tabla trapezoidala.

Cu ce componente se monteaza acest suport?

Se utilizeaza impreuna cu sina MultiRail, suportul Dome S1000 Small, clema FlexClamp Small, piulita glisanta MK2 si surubul M8 x 20 compatibil cu sistemul.

Din ce material este realizat?

Este realizat din aluminiu EN AW 6063 T66 si are latimea de 40 mm.

Care este cuplul de strangere la fixarea pe sina?

Pentru fixarea elementului pe sina MultiRail, instructiunile de montaj ale sistemului indica un cuplu de strangere de 16 Nm.

Ce conditii trebuie indeplinite de tabla trapezoidala?

Pentru sistem sunt prevazute tabla de otel cu grosime de minimum 0,4 mm sau tabla de aluminiu cu grosime de minimum 0,5 mm, iar nervura superioara trebuie sa aiba minimum 22 mm latime.
