Descriere

Suportul MultiAngle 30 grade este o componenta de structura destinata realizarii configuratiilor fotovoltaice inclinate in cadrul sistemului MultiAngle. Acesta contribuie la formarea triunghiului de sustinere pentru modulele solare si este potrivit pentru aplicatii pe acoperisuri plate, precum si pe acoperisuri inclinate, in functie de configuratia proiectului.

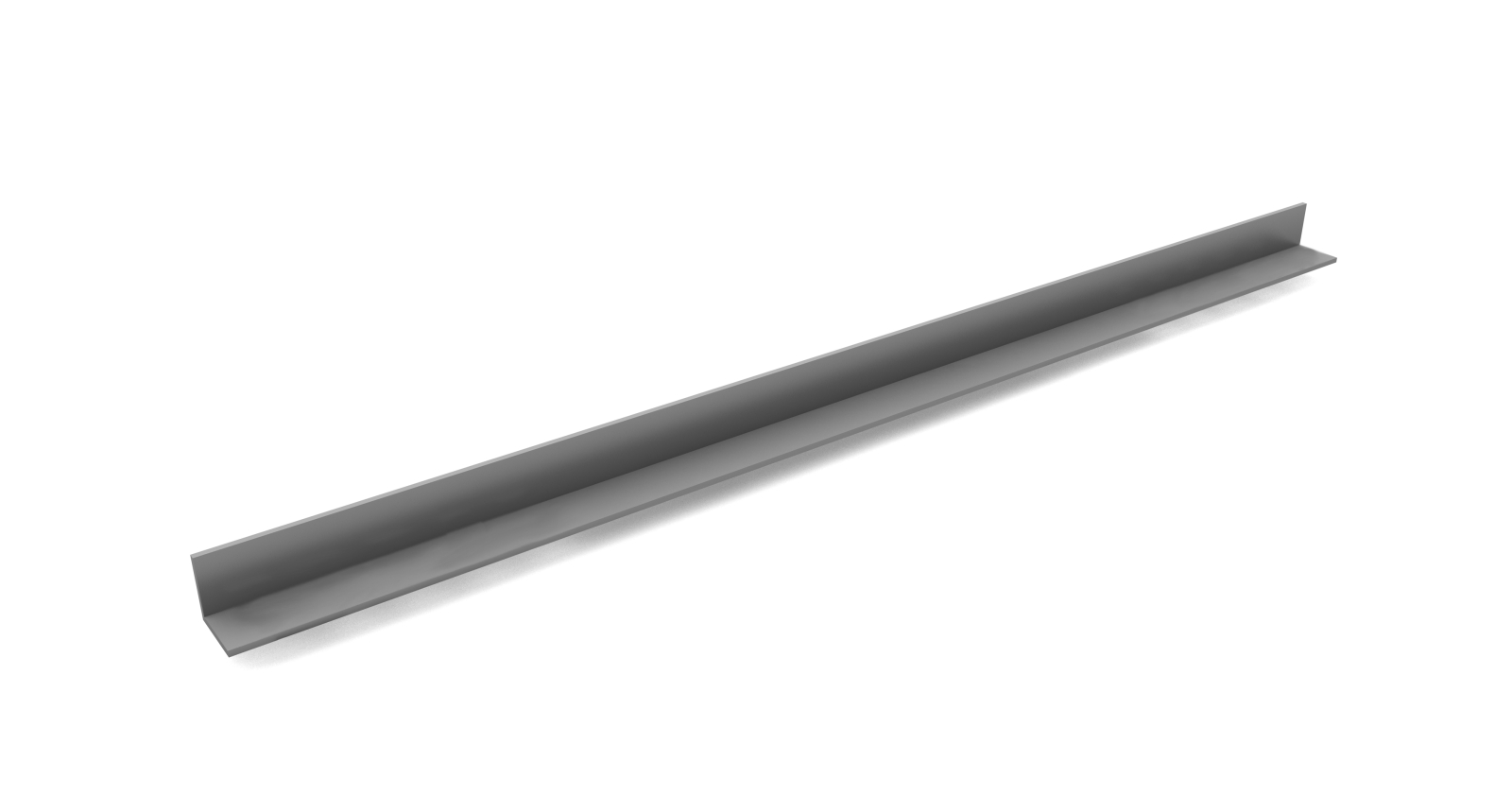

Componenta este proiectata pentru un unghi de elevatie de 30 grade. Este fabricata din aluminiu EN AW 6063 T66 si are o sectiune de 60 x 40 x 4 mm. Lungimea profilului este de 730 mm, iar greutatea unei piese este de 0.756 kg. Produsul se livreaza individual, ca element al structurii MultiAngle.

Montajul se realizeaza ca parte a unui ansamblu MultiAngle, impreuna cu elementul superior de sustinere, accesoriile specifice de prindere si, atunci cand proiectul o impune, contravantuiri pentru rigidizare. Pozitionarea modulelor poate fi stabilita in cadrul ansamblului pentru orientare verticala sau orizontala, conform configuratiei structurii si instructiunilor sistemului.

Pentru siguranta instalatiei, dimensionarea structurii trebuie efectuata pentru conditiile reale de amplasare, inclusiv incarcarile din vant, zapada si caracteristicile suportului de montaj. Instalarea trebuie realizata de personal calificat, cu componente compatibile ale aceluiasi sistem si cu respectarea instructiunilor de montaj aplicabile.

Intrebari frecvente

Pentru ce este utilizat suportul MultiAngle 30 grade?

Este utilizat ca element de sustinere in sistemul MultiAngle pentru realizarea unei structuri de montaj a modulelor fotovoltaice la un unghi de elevatie de 30 grade.

Care sunt dimensiunile profilului?

Profilul are sectiunea de 60 x 40 x 4 mm si lungimea de 730 mm.

Din ce material este realizat suportul?

Componenta este realizata din aluminiu EN AW 6063 T66.

Poate fi utilizat pe acoperis plat si inclinat?

Da, componenta este prevazuta pentru utilizare in cadrul sistemului MultiAngle pe acoperisuri plate si acoperisuri inclinate, in functie de proiectarea completa a structurii.

Se poate monta individual?

Nu. Suportul face parte dintr-un ansamblu de montaj si necesita elemente compatibile de sustinere si prindere pentru formarea structurii complete.
