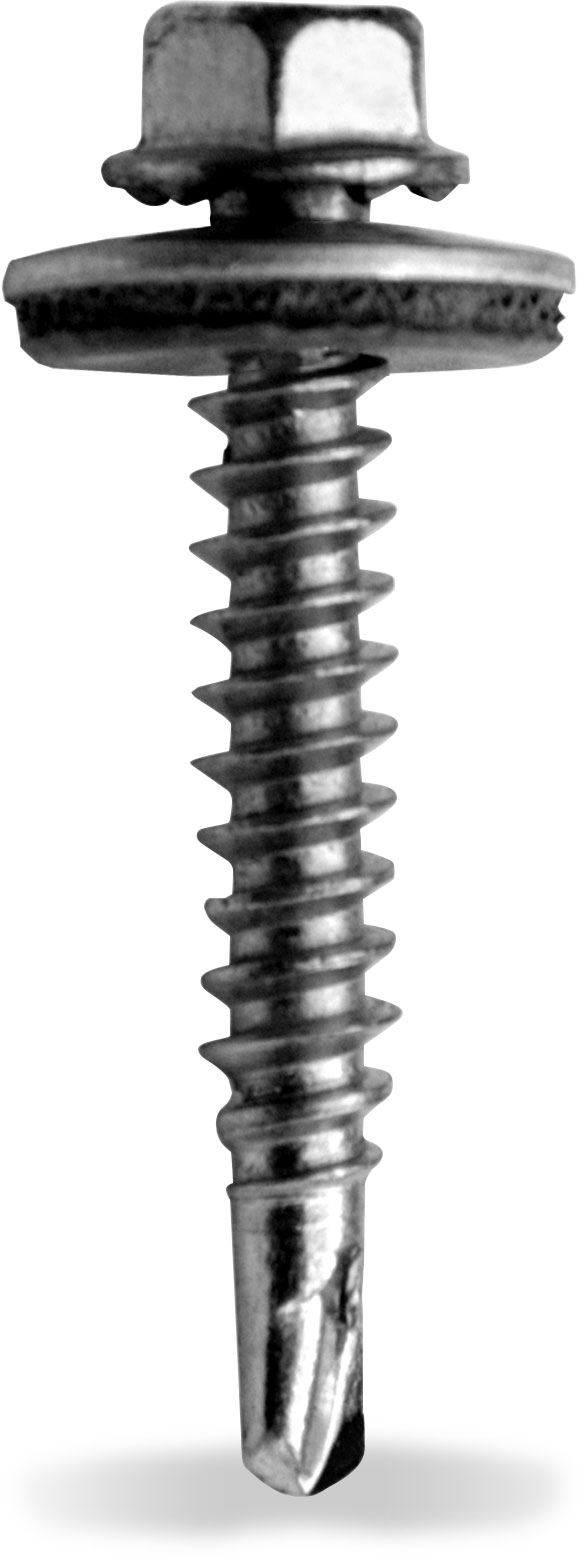

Surub autoforant 6x75 cu saiba de etansare

Descriere

Surubul autoforant 6x75 este un accesoriu de fixare destinat montajelor fotovoltaice pe acoperisuri inclinate. Este utilizat pentru prinderea sigura a elementului SpliceFoot pe astereala din lemn, in cadrul structurii de montaj cu sine SingleRail. Varful autoforant si capul hexagonal il recomanda pentru operatiuni de montaj eficiente in aplicatii specifice sistemelor solare.

Dimensiunea nominala este de 6 x 75 mm. Surubul are cap hexagonal si antrenare hexagonala de 8 mm. Include o saiba de etansare premontata cu diametrul de 16 mm, prevazuta cu garnitura EPDM. Constructia este din otel inoxidabil A2 si bimetal, pentru o fixare adaptata utilizarii la exterior. Greutatea declarata este de aproximativ 0,011 kg pe bucata, iar unitatea de vanzare este de 100 bucati.

Este aprobat pentru table din otel cu grosimea intre 0,40 si 2,00 mm si pentru table din aluminiu cu grosimea intre 0,50 si 2,00 mm. Grosimea de prindere admisa este de 1 pana la 40 mm pe substructuri din lemn si de 16 pana la 55 mm pe substructuri din otel. La montaj, surubul se utilizeaza impreuna cu elementul SpliceFoot, respectand pozitionarea si configuratia prevazute de documentatia sistemului.

Pentru etansare corecta, saiba cu garnitura EPDM trebuie sa se aseze uniform pe suprafata de montaj, fara deformare excesiva. Montajul trebuie realizat de personal calificat, cu verificarea prealabila a tipului suportului, a grosimilor admise, a structurii acoperisului si a compatibilitatii cu restul componentelor. Nu se utilizeaza pentru alte configuratii sau materiale decat cele aprobate in instructiunile sistemului.

Intrebari frecvente

Pentru ce se utilizeaza surubul autoforant 6x75?

Este destinat fixarii elementului SpliceFoot pe astereala din lemn, in structuri fotovoltaice pentru acoperis inclinat.

Ce tip de cap si antrenare are surubul?

Are cap hexagonal si se actioneaza cu o cheie tubulara sau cap hexagonal de 8 mm.

Surubul include element de etansare?

Da. Este livrat cu saiba de etansare premontata cu diametrul de 16 mm si garnitura EPDM.

Pentru ce grosimi de tabla este aprobat?

Este aprobat pentru tabla din otel cu grosimea de 0,40 pana la 2,00 mm si pentru tabla din aluminiu cu grosimea de 0,50 pana la 2,00 mm.

Care este grosimea de prindere admisa?

Pe substructuri din lemn este admisa o grosime de prindere intre 1 si 40 mm, iar pe substructuri din otel intre 16 si 55 mm.
