Descriere

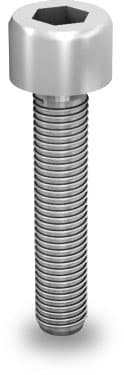

Surubul cu cap cilindric zimtat M8x16 este un element de fixare destinat asamblarilor mecanice din structuri de montaj pentru panouri fotovoltaice. Forma compacta si capul cilindric permit realizarea unor conexiuni ferme intre componentele compatibile ale structurii, inclusiv la aplicatii pentru acoperisuri plate unde sunt utilizate elemente de rigidizare sau protectii impotriva vantului.

Surubul are filet metric M8 si lungime de 16 mm, conform ISO 4762. Este prevazut cu cap cilindric cu diametrul de 13 mm si antrenare cu hexagon interior, pentru cheie Allen de 6 mm. Materialul este otel inoxidabil A2, adecvat utilizarii in sisteme de montaj expuse conditiilor exterioare. Zimtarea de sub cap contribuie la mentinerea pozitionarii ansamblului dupa strangere.

Montajul se realizeaza prin introducerea surubului in punctul de prindere prevazut de componenta structurii si actionarea lui cu o cheie hexagonala de 6 mm. Se utilizeaza exclusiv impreuna cu piese, piulite, saibe sau profile compatibile cu filetul M8 si cu configuratia sistemului de montaj. Lungimea de 16 mm trebuie verificata in raport cu grosimea totala a pieselor fixate si cu adancimea de angajare necesara a filetului.

Pentru o fixare sigura, strangerea trebuie efectuata conform instructiunilor sistemului de montaj in care este integrat surubul. Nu se recomanda folosirea unui surub deteriorat, cu filet deformat sau cu locasul hexagonal uzat. Verificati alinierea pieselor si folositi scule corespunzatoare pentru a evita deteriorarea capului, filetului sau a componentelor structurii.

Intrebari frecvente

Din ce material este realizat surubul M8x16?

Surubul este realizat din otel inoxidabil A2, material utilizat pentru rezistenta la coroziune in aplicatii de montaj la exterior.

Ce unealta este necesara pentru montaj?

Pentru actionare este necesara o cheie hexagonala interioara, tip Allen, de 6 mm.

Care sunt dimensiunile principale ale surubului?

Surubul are filet metric M8, lungime de 16 mm si cap cilindric cu diametrul de 13 mm.

Ce rol are zimtarea de sub cap?

Zimtarea de sub cap ajuta la mentinerea pozitionarii conexiunii dupa strangere, in cadrul ansamblurilor mecanice compatibile.

Poate fi utilizat in orice structura fotovoltaica?

Se foloseste numai in configuratii care prevad suruburi M8x16 cu cap cilindric si hexagon interior. Compatibilitatea finala se verifica in documentatia structurii de montaj.
