Descriere

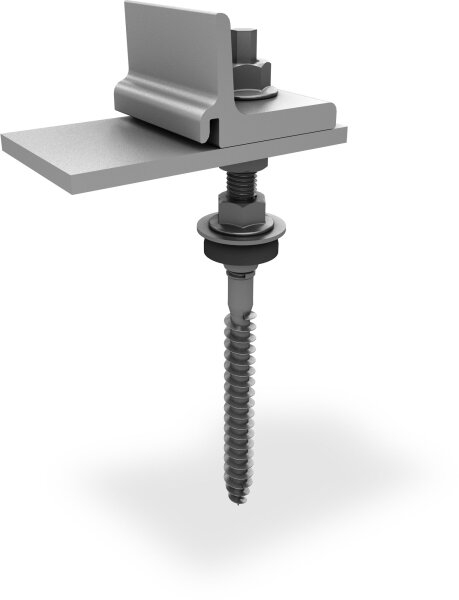

Surubul cu filet dublu M12x300 cu Climber SingleRail este un element de fixare preasamblat pentru montarea componentelor sistemului de sustinere a panourilor fotovoltaice pe substructuri din lemn. Este destinat aplicatiilor pe acoperis inclinat cu invelitoare ondulata din fibrociment, unde permite realizarea unei legaturi intre structura din lemn si sina de montaj.

Ansamblul are diametrul metric M12 si lungimea totala de 300 mm. Actionarea se realizeaza prin cap hexagonal SW 9 mm. Constructia include surubul cu filet dublu, Climber pentru profilul SingleRail, piulita cu flansa, saiba, garnitura de etansare din EPDM si placa de adaptare. Materialele indicate pentru ansamblu sunt otel inoxidabil A2 sau 1.4301, aluminiu si EPDM.

Montajul se efectueaza prin introducerea surubului in pana sau capriorul din lemn, dupa pregatirea corecta a punctului de strapungere prin invelitoarea din fibrociment. Garnitura trebuie pozitionata corect pentru etansarea zonei de trecere, iar Climberul preasamblat permite fixarea profilului SingleRail. Lungimea de 300 mm este utila atunci cand alcatuirea acoperisului necesita o zona de prindere mai adanca in substructura.

Produsul este prevazut pentru substructuri din lemn si dispune de aprobare tehnica pentru utilizarea sa specifica. Dimensionarea numarului de puncte de fixare, adancimii de insurubare si pozitionarii acestora trebuie stabilite conform configuratiei acoperisului, incarcarilor de vant si zapada, documentatiei sistemului si cerintelor locale. Montajul se recomanda a fi realizat de personal calificat, cu verificarea integritatii lemnului si a etanseitatii dupa instalare.

Intrebari frecvente

Pentru ce tip de acoperis este potrivit surubul cu filet dublu M12x300?

Este destinat montajului pe acoperisuri inclinate cu invelitoare ondulata din fibrociment si substructura din lemn, precum capriori sau pane din lemn.

Ce include ansamblul preasamblat?

Ansamblul include surubul cu filet dublu, Climber pentru SingleRail, elemente de prindere, saiba, garnitura de etansare EPDM si placa de adaptare.

Ce unealta este necesara pentru montaj?

Surubul are cap hexagonal cu actionare SW 9 mm. Pentru executia montajului sunt necesare si unelte adecvate pentru pregatirea punctului de fixare prin invelitoare.

Poate fi utilizat direct pe orice structura de acoperis?

Nu. Este conceput pentru substructuri din lemn. Alegerea pozitiei, a numarului de fixari si verificarea capacitatii structurii trebuie realizate in functie de proiectul acoperisului si de incarcarile locale.

Din ce materiale este realizat produsul?

Materialele indicate pentru acest ansamblu sunt otel inoxidabil A2 sau 1.4301, aluminiu si EPDM.
