Descriere

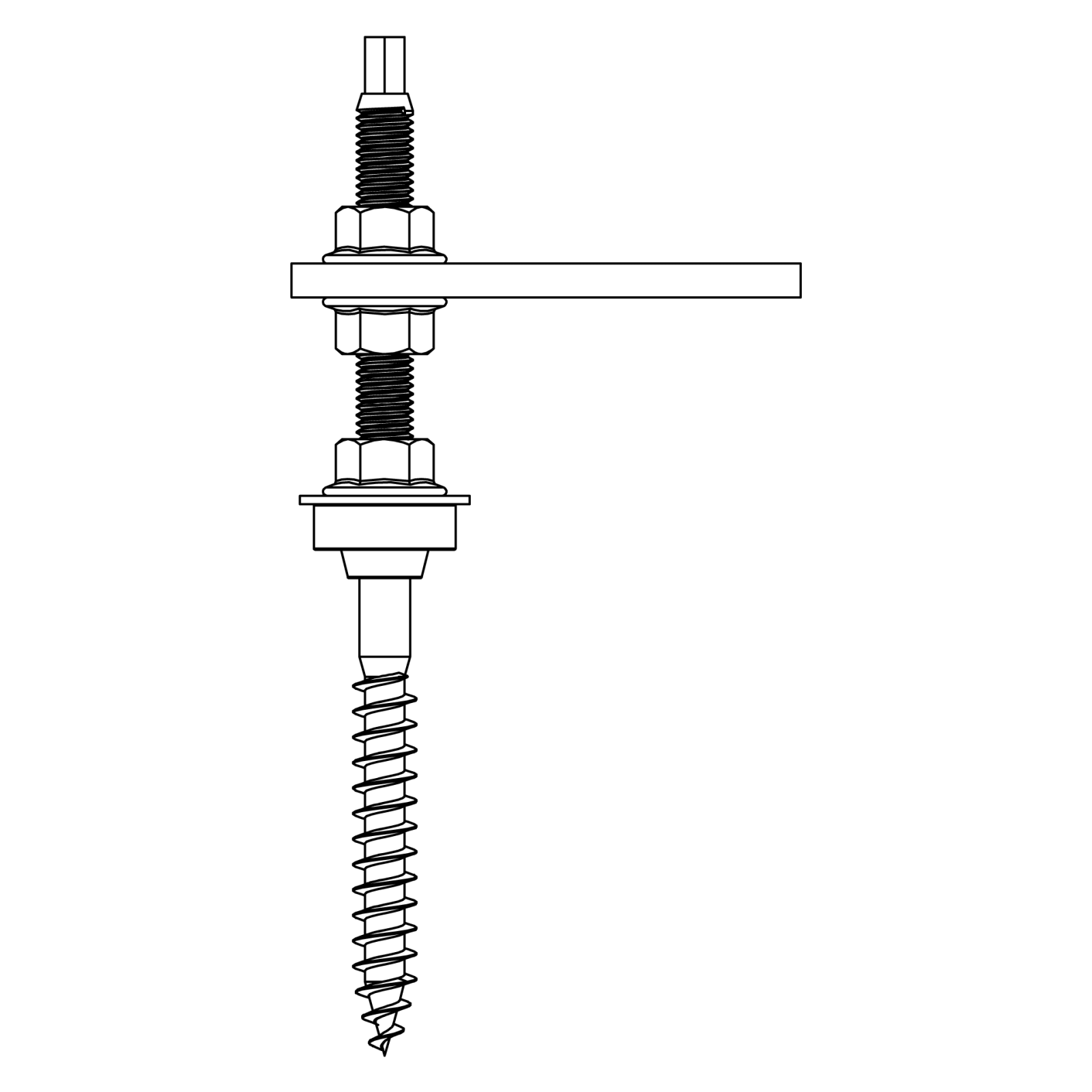

Surubul cu filet dublu SolidRail M10x180 este un set premontat destinat ancorarii structurii de sustinere a panourilor fotovoltaice in substructuri din lemn. Este recomandat pentru acoperisuri inclinate cu placi ondulate din fibrociment, unde asigura un punct de fixare reglabil pentru sina de montaj. Placa adaptoare cu fanta alungita permite pozitionarea si conectarea sinei din sistemele InsertionRail si SolidRail.

Elementul are diametrul M10 si lungimea totala de 180 mm. Filetul pentru lemn are lungimea de 67 mm, iar filetul metric are lungimea de 85 mm. Antrenarea se realizeaza cu cheie hexagonala de 7 mm. Setul include o placa adaptoare din aluminiu de 40 x 90 mm, un surub cu filet dublu din inox A2 cu garnitura EPDM, trei piulite hexagonale cu flansa zimtata M10 din inox A2 si o saiba cu diametru mare DIN 9240, de 10.5 x 30 x 1.5 mm. Greutatea este de aproximativ 0.168 kg pe bucata, iar produsul beneficiaza de aprobare generala Z 14.4 602.

Montajul se face dupa verificarea pozitiei elementelor structurale din lemn si stabilirea distantelor de fixare conform calculului static al proiectului. Pentru varianta M10, ghidul de montaj indica pregaurire de 14 mm in profilul din fibrociment si de 7 mm in suportul din lemn. Dupa introducerea surubului, garnitura trebuie sa fie usor comprimata si asezata uniform pe suprafata acoperisului, fara strangere excesiva. Inaltimea placii adaptoare se regleaza din piulita inferioara, apoi se fixeaza cu piulita superioara; sina se prinde pe placa cu surub T M10 si piulita autoblocanta, la un cuplu de strangere de 32 Nm.

Instalarea trebuie efectuata numai de personal calificat, cu respectarea instructiunilor de montaj ale structurii fotovoltaice, ale producatorului modulelor si ale normelor locale privind lucrul la inaltime, impamantarea si protectia la trasnet. Acoperisul, substructura din lemn si capacitatea de preluare a sarcinilor trebuie verificate la fata locului. Nu pozitiona imbinarile sinelor in zona elementelor de fixare si respecta adancimea de insurubare stabilita prin proiectare, deoarece aceasta influenteaza direct capacitatea portanta a sistemului.

Intrebari frecvente

Pentru ce tip de acoperis este recomandat acest surub cu filet dublu?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate din fibrociment ondulat, cu substructura portanta din lemn.

Ce contine setul premontat?

Setul include surubul cu filet dublu, placa adaptoare din aluminiu, garnitura EPDM, trei piulite hexagonale cu flansa zimtata si o saiba cu diametru mare.

Care sunt lungimile filetelor?

Filetul pentru lemn are 67 mm, iar filetul metric are 85 mm. Lungimea totala a elementului este de 180 mm.

Ce diametre de pregaurire sunt necesare la montaj?

Pentru surubul M10, instructiunile de montaj indica o gaura de 14 mm in profilul de fibrociment si de 7 mm in suportul din lemn.

Este compatibil cu sinele de montaj SolidRail si InsertionRail?

Da, placa adaptoare este prevazuta pentru utilizare cu sistemele de montaj InsertionRail si SolidRail.
